QSK 工 业 以 太 网 模 块

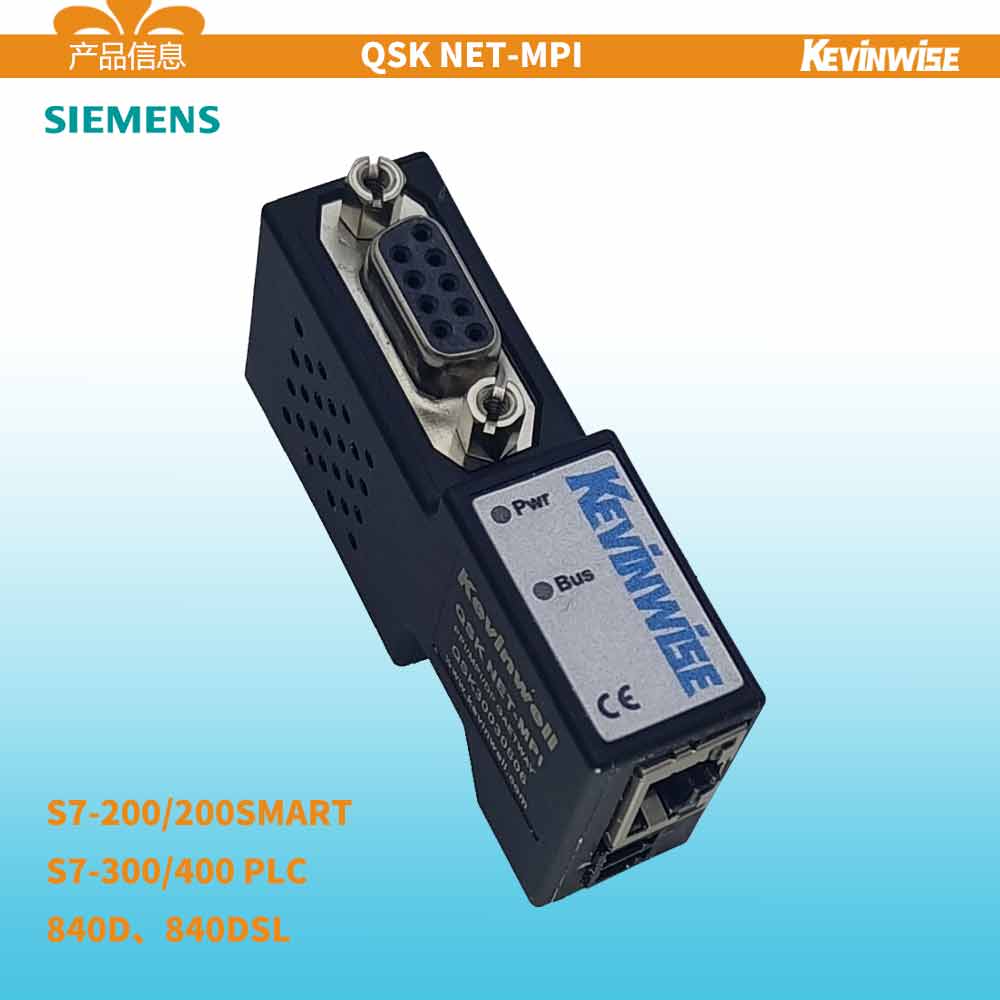

QSK NET-MPI
资料下载
QSK NET-S7使用手册
| 技 术 参 数 | ||
| 订货号 | QSK NET-MPI | |
| 描述 | 西门子系列PLC以太网通讯处理器 | |
| 安装方式 | 即插即用 | |
| 颜色 | 黑色 | |
| 状态显示 | Pwr，Bus | |

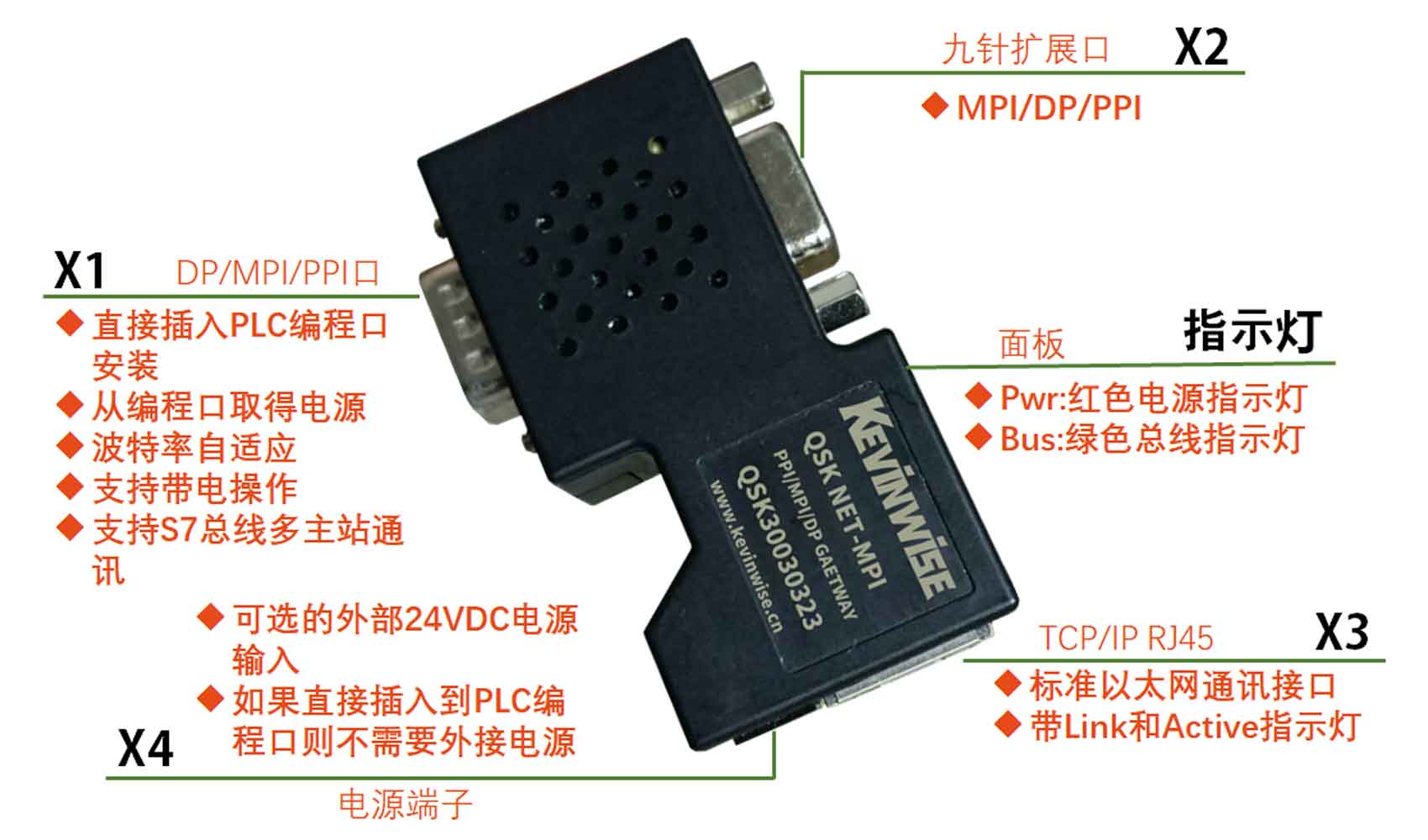

| S7接口(X1) | RS485 | |
| 接口类型 | DSUB九针母口 | |
| 传输速率 | 9.6K、19.6K、187.5K、500K、1.5M、3M、6Mbps，波特率自适应 | |
| 支持协议 | PPI/MPI/DP | |
| 人机接口(X2) | RS485 | |
| 接口类型 | DSUB九针母口 | |
| 传输速率 | 9.6K、19.6K、187.5K、500K、1.5M、3M、6Mbps，波特率自适应 | |
| 支持协议 | PPI/MPI/DP | |
| 人机交互 | 西门子、MCGS、维伦、台达、步科等HMI | |
| 技 术 参 数 | ||
| 订货号 | QSK NET-MPI | |
| 以太网接口（X3） | Link/Active指示灯，线序自适应 | |
| 接口类型 | RJ45母插槽 | |
| 传输速度 | 10/100Mbps | |
| 支持协议 | 西门子S7TCP、MODBUSTCP、OPC、TCP/IP协议 | |
| TCP连接数 | 最大32 | |
| 人机交互 | 西门子、MCGS、维伦、台达、步科等HMI | |
| 编程软件 | MicroWIN、STEP7、博途 | |
| 组态软件 | WinCC、MCGS、组态王、力控、杰控、易控、IFIX、INTOUCH、LABVIEW | |
| OPC | KepWareOPC、S7OPC | |
| 供电方式 | PLC口直接取电,24VDC/100mA | |
| 工作温湿度 | 0-60℃，95%非凝露 | |
| 电磁兼容性 | 2014/30/EU | |
| 尺寸重量 | 65×30×17mm，60g | |
