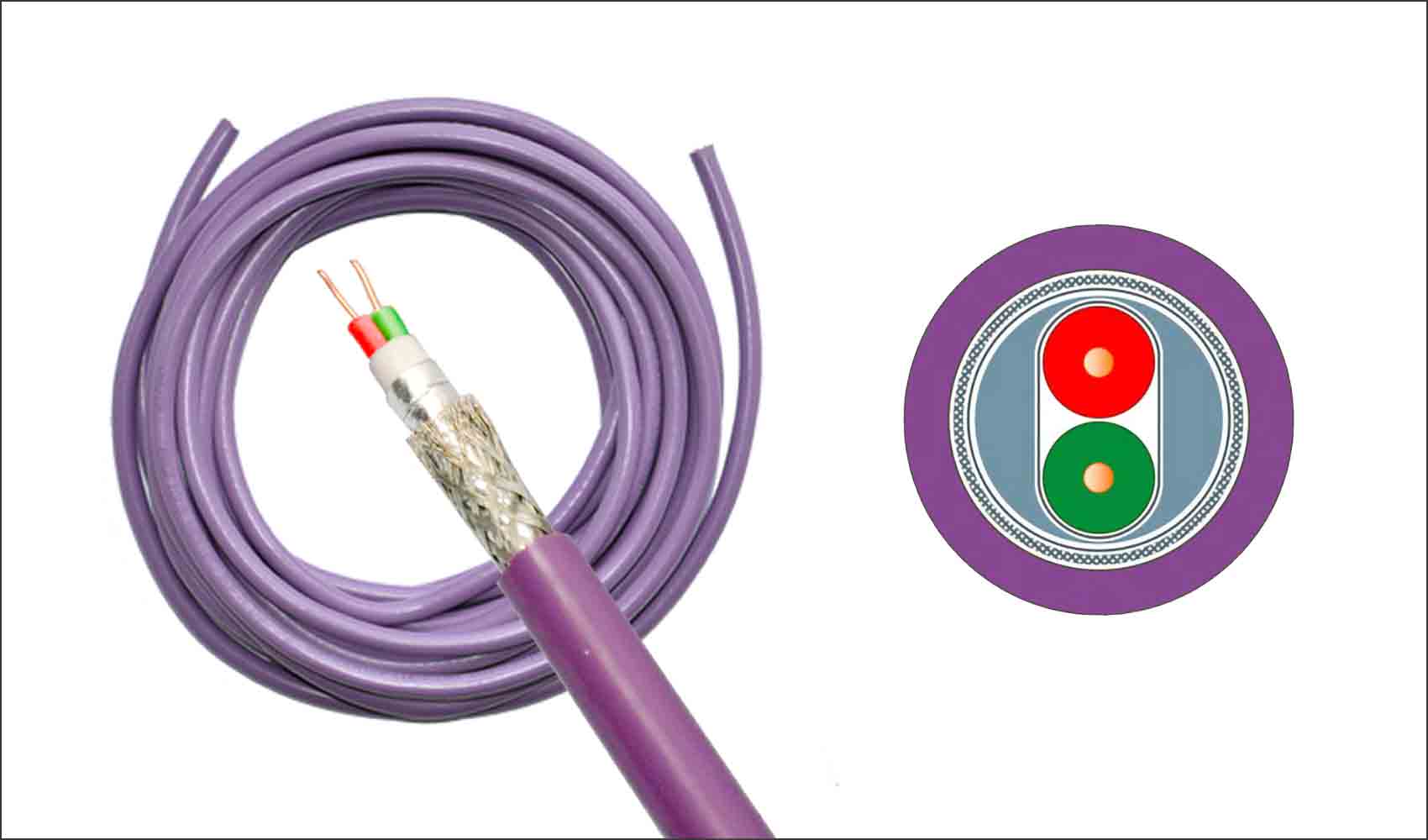

QSK Profibus-DP总线电缆
资料下载
QSK Profibus-DP总线电缆手册
| 技 术 参 数 | |||
| 订货号 | QSK 830-0EH10 | ||
| 类型/应用场所 | 固定安装/室内 | ||
| 电缆结构 | 2×1×0.65mm | ||
| 内导体材料 | 裸铜（AWG22/1） | ||
| 绝缘材料 | PE | ||
| 线芯外径 | φ2.5mm | ||
| 线芯颜色 | 红 绿 | ||
| 内护套材料 | PVC | ||
| 屏蔽 | 铝箔+镀锡铜编织网 | ||
| 外护套材料 | PVC | ||
| 外径 | φ8±0.2mm | ||
| 外护套颜色 | 紫色 | ||
| 特性阻抗（1-100MHz） | 150±15 0hm/km | ||
| 导体直流电阻 | 133 Ω/km | ||
| 工作电压（max） | 100 V | ||
| 工作温度范围（max） | ﹣30℃ 70℃ | ||
| 最小弯曲半径（max） | 5×D（电缆外径） | ||
| 净重 | 10kg/100m | ||
