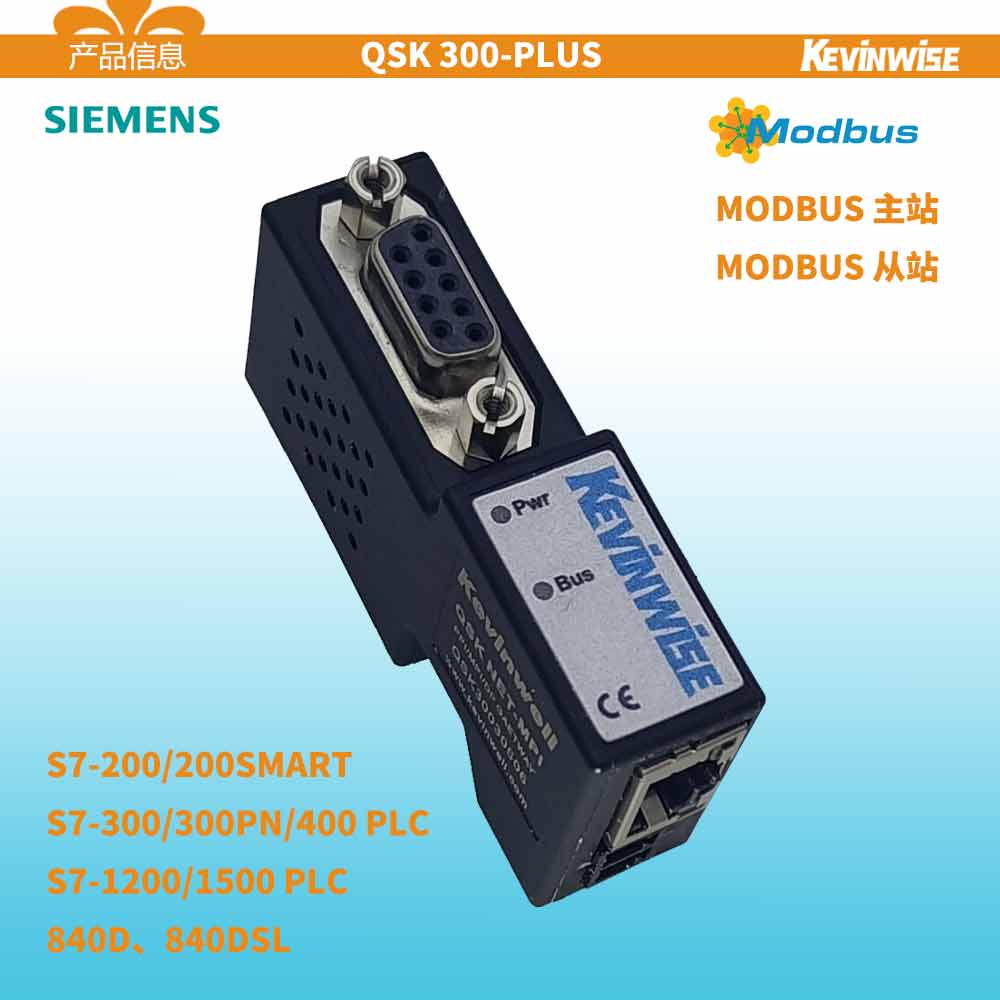

QSK 工 业 以 太 网 模 块

QSK 300-PLUS

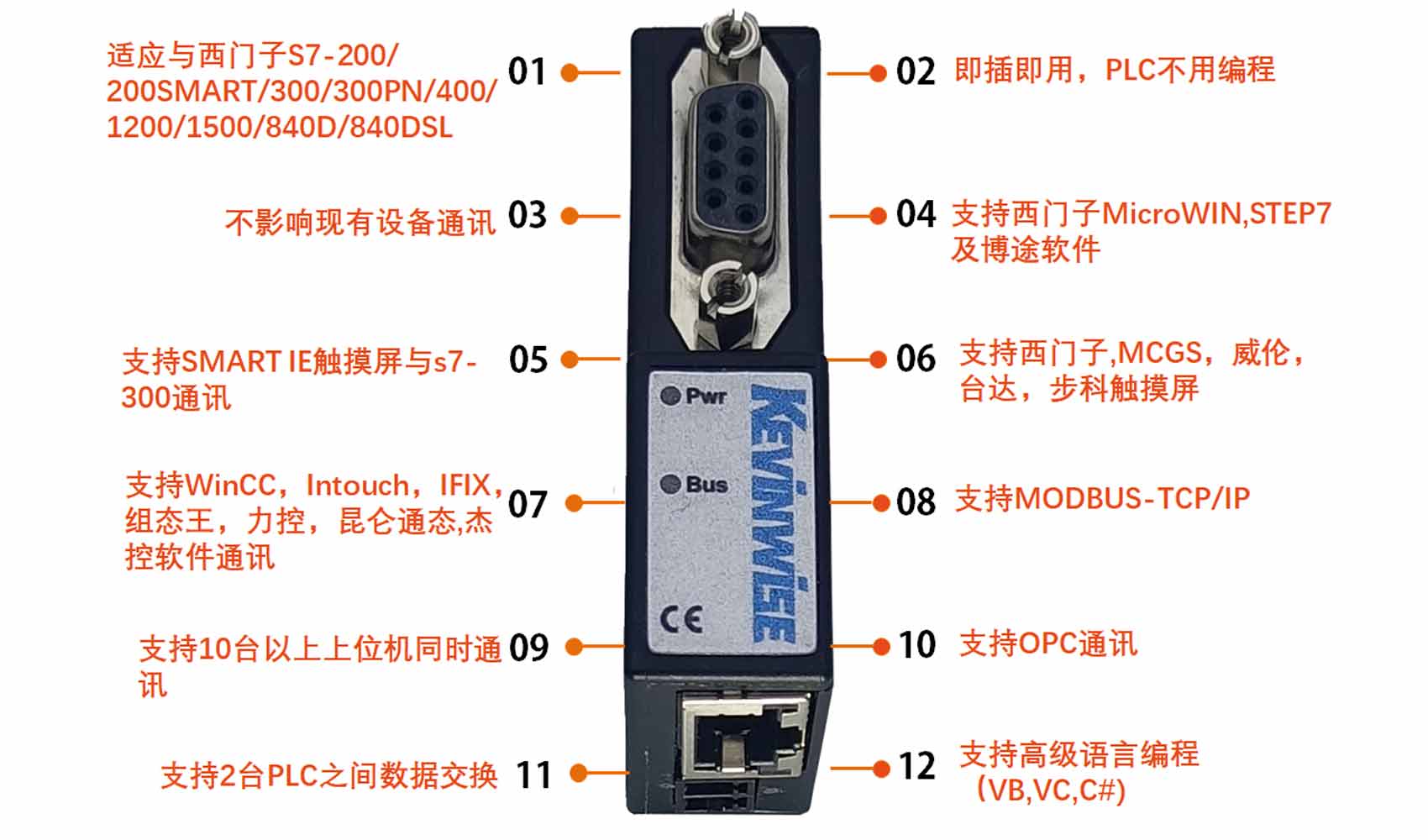

  • 支持S7-200/200SMART
  • 支持S7-300/400/300PN
  • 支持S7-1200/1500
  • 支持数控840D、840DSL

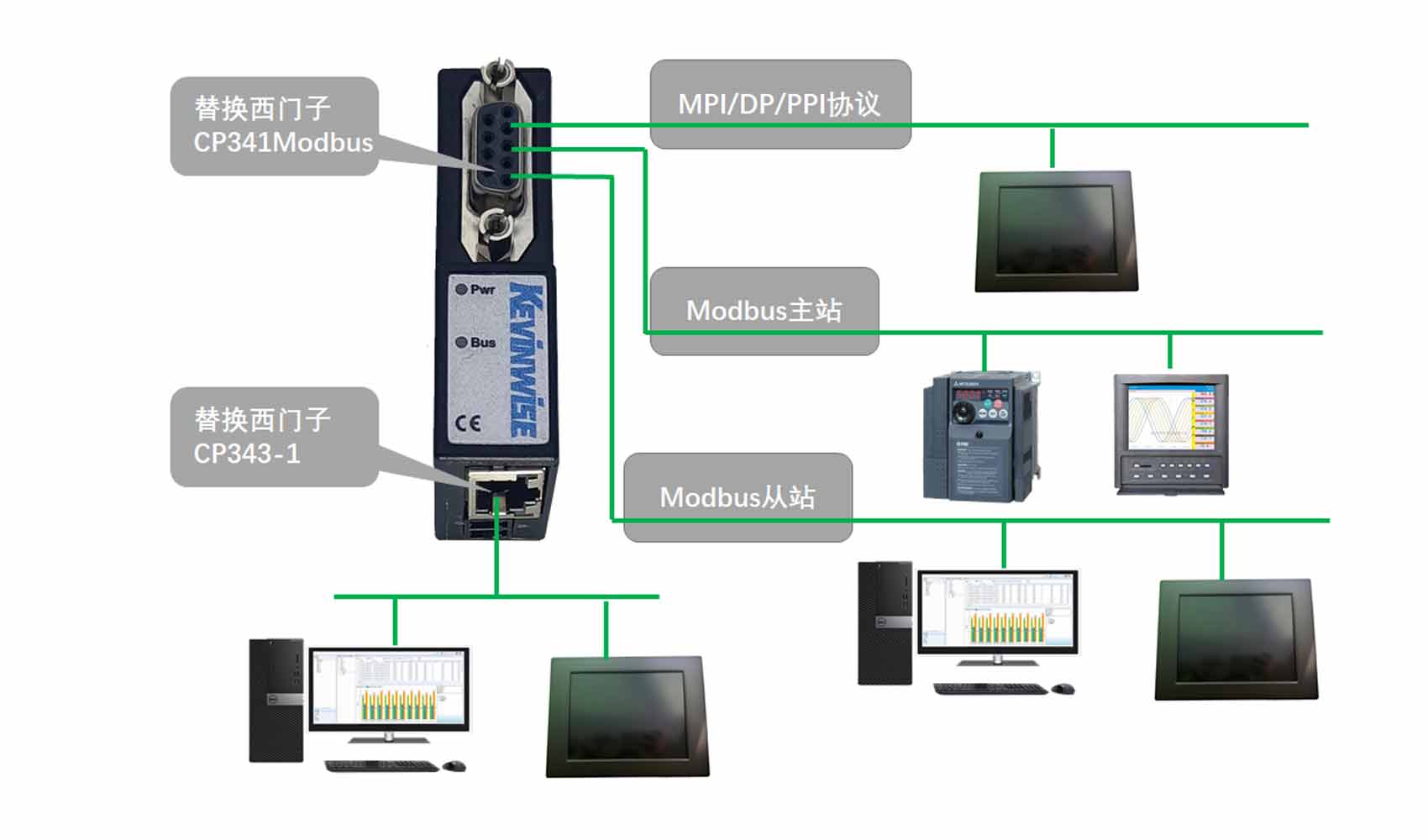

  • 支持ModbusTCP主从站功能
  • 不占用PLC编程口
  • 不用改变PLC源程序

    • 资料下载

    QSK NET-S7使用手册
    技 术 参 数
    订货号 QSK 300-PLUS直通型 QSK 300-PLUS桥接型
    描述 西门子系列PLC以太网通讯处理器
    安装方式 即插即用
    颜色 黑色
    状态显示 Pwr，Bus

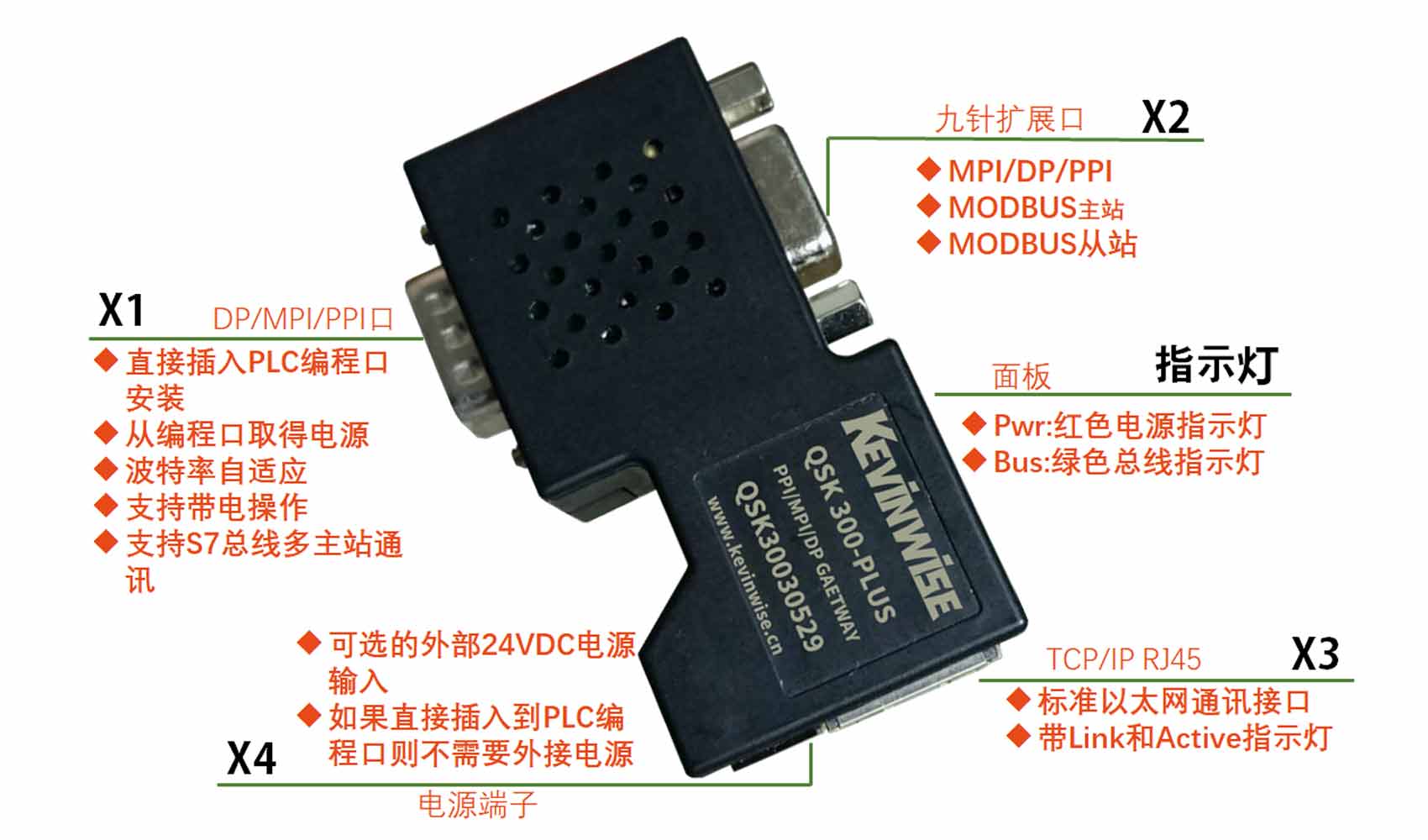

    S7接口(X1) RS485
    接口类型 DSUB九针母口
    传输速率 9.6K、19.6K、187.5K、500K、1.5M、3M、6Mbps，波特率自适应
    支持协议 PPI/MPI/DP
    人机接口(X2) RS485
    接口类型 DSUB九针母口
    传输速率 9.6K、19.6K、187.5K、500K、1.5M、3M、6Mbps，波特率自适应
    支持协议 PPI/MPI/DP MODBUS主站/从站
    人机交互 西门子、MCGS、维伦、台达、步科等HMI
    技 术 参 数
    订货号 QSK 300-PLUS直通型 QSK 300-PLUS桥接型
    以太网接口（X3） Link/Active指示灯，线序自适应
    接口类型 RJ45母插槽
    传输速度 10/100Mbps
    支持协议 西门子S7TCP、MODBUSTCP、OPC、TCP/IP协议
    TCP连接数 最大32
    人机交互 西门子、MCGS、维伦、台达、步科等HMI
    编程软件 MicroWIN、STEP7、博途
    组态软件 WinCC、MCGS、组态王、力控、杰控、易控、IFIX、INTOUCH、LABVIEW
    OPC KepWareOPC、S7OPC
    供电方式 PLC口直接取电,24VDC/100mA
    工作温湿度 0-60℃，95%非凝露
    电磁兼容性 2014/30/EU
    尺寸重量 65×30×17mm，60g
