QSK 工 业 以 太 网 模 块

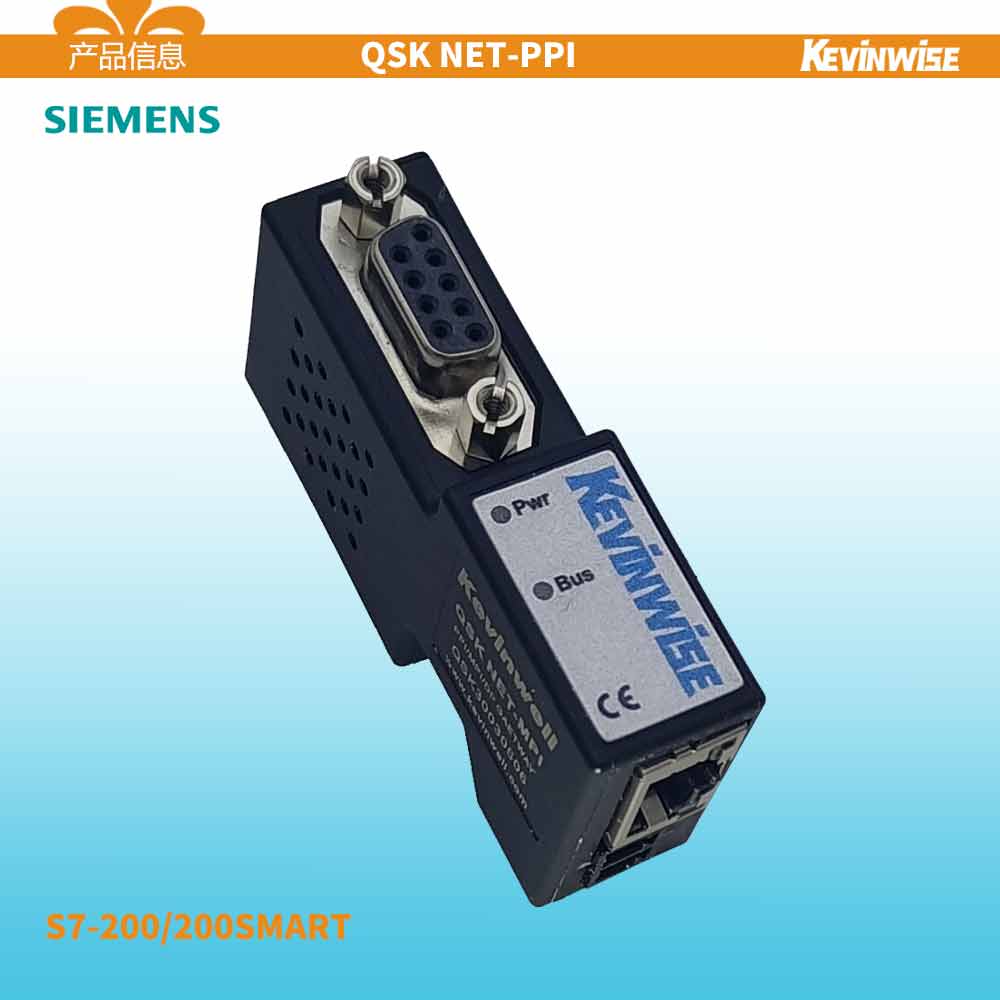

QSK NET-PPI

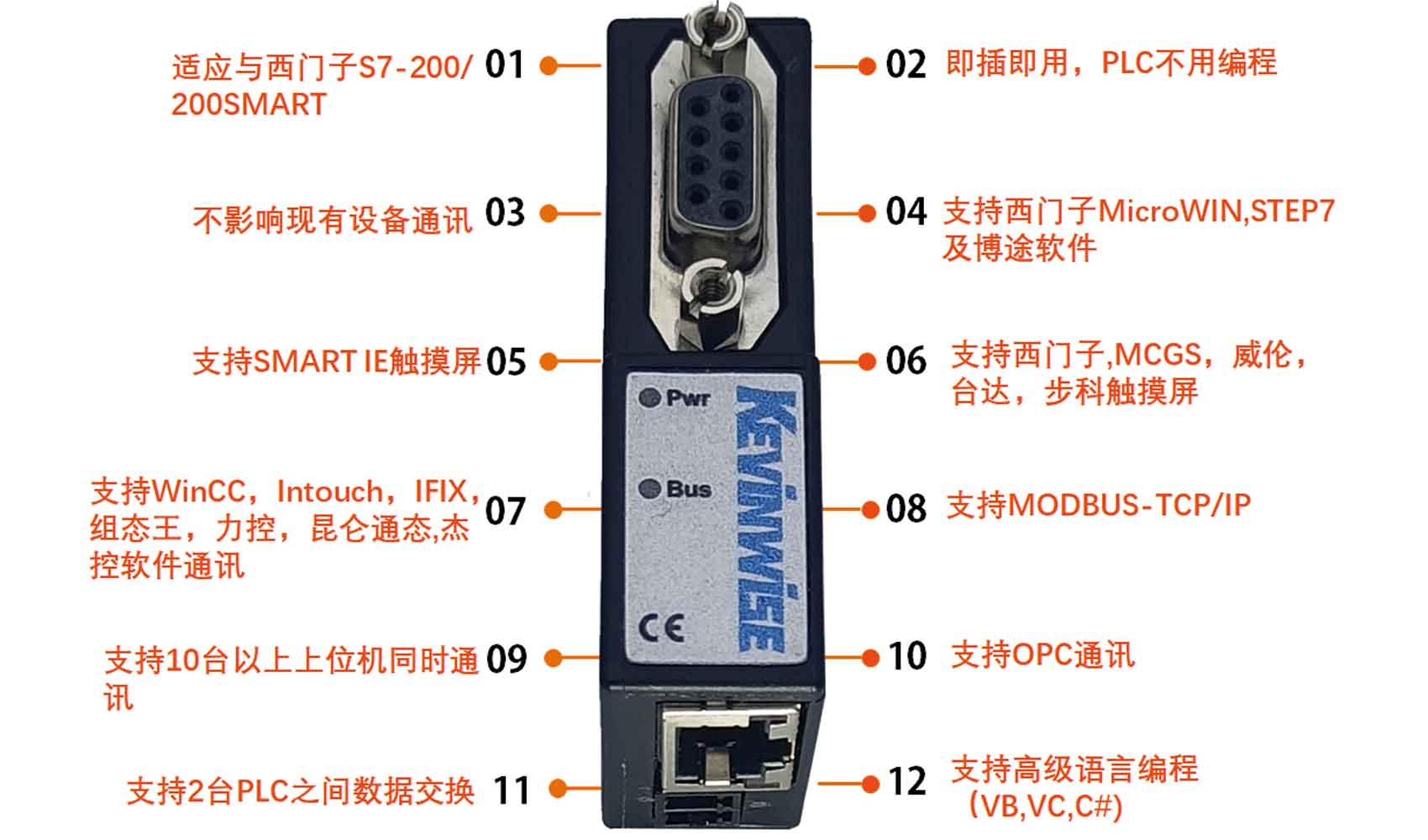

  • 支持S7-200/200SMART
  • 即插即用
  • 不占用PLC编程口
  • 不用改变PLC源程序
  • 技 术 参 数
    订货号 QSK NET-PPI直通型 QSK NET-PPI桥接型
    描述 西门子系列PLC以太网通讯处理器
    安装方式 即插即用
    颜色 黑色
    状态显示 Pwr,Bus

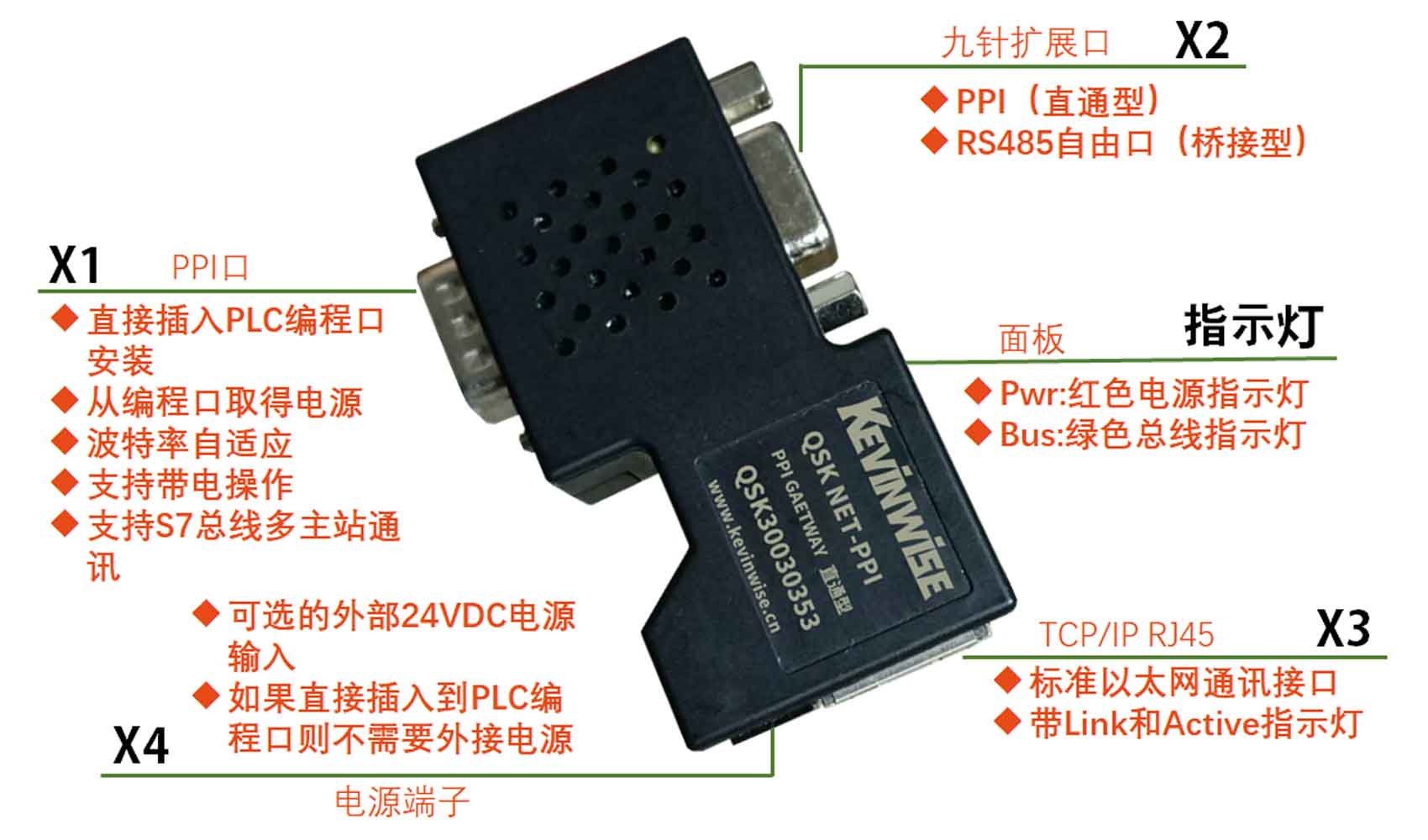

    S7接口(X1) RS485
    接口类型 DSUB九针母口
    传输速率 9.6K、19.6K、187.5K,波特率自适应
    支持协议 PPI
    人机接口(X2) RS485
    接口类型 DSUB九针母口
    传输速率 9.6K、19.6K、187.5K,波特率自适应
    支持协议 PPI RS485自由口
    人机交互 西门子、Proface HMI MCGS、维伦、台达、步科HMI
    技 术 参 数
    订货号 QSK NET-PPI直通型 QSK NET-PPI桥接型
    以太网接口(X3) Link/Active指示灯,线序自适应
    接口类型 RJ45母插槽
    传输速度 10/100Mbps
    支持协议 西门子S7TCP、MODBUSTCP、OPC、TCP/IP协议
    TCP连接数 最大32
    人机交互 西门子、MCGS、维伦、台达、步科等HMI
    编程软件 MicroWIN
    组态软件 WinCC、MCGS、组态王、力控、杰控、易控、IFIX、INTOUCH、LABVIEW
    OPC KepWareOPC、S7OPC
    供电方式 PLC口直接取电,24VDC/100mA
    工作温湿度 0-60℃,95%非凝露
    电磁兼容性 2014/30/EU
    尺寸重量 65×30×17mm,60g
