QSK 工 业 交 换 机

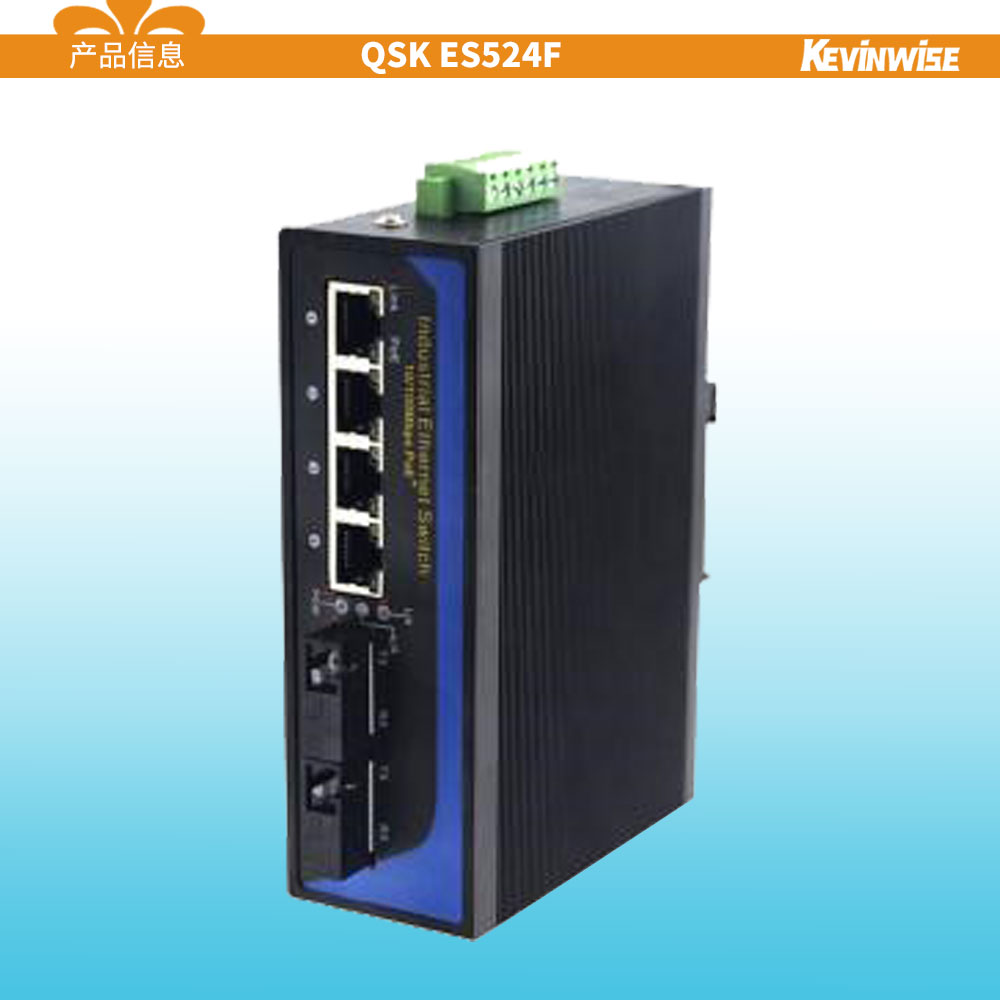

QSK ES524F

  • 支持全双工或半双工模式
  • 网口支持全自动交叉识别
  • 内带存储转发机制,支持多种协议
  • 平均无故障工作在30万小时以上
  • DC 12-48V 提供反接保护
  • 雷击浪涌冲击防护5000A(8/20μs)
  • 资料下载

    QSK ES524F手册

    技 术 参 数
    订货号 QSK ES524F
    产品描述 100M 2光4电工业级以太网交换机 端口描述 4个RJ45端口+2个光纤接口
    RJ45端口 10/100BaseT(X)自动侦测,全/半双工MDI/MDI-X自适应 光纤端口 100BaseFX端口(SC/FC/ST可选)
    网络协议 IEEE802.310BASE-TIEEE802.3i 10Base-T;IEEE802.3u;100Base-TX/FX;IEEE802.3ab1000Base-T;IEEE802.3z1000Base-X;IEEE802.3x;IEEE802.3af, IEEE802.3at
    行业标准 FCC Part 15 Subpart B Class A,EN 55022 Class A IEC(EN)61000-4-2(ESD) : ±8kV接触放电,±15kV空气放电 IEC(EN)61000-4-3(RS) : 10V/m(80~1000MHz) IEC(EN)61000-4-4(EFT ): 电源线:±4kV ; 数据线 : ±2kV IEC(EN)61000-4-5(Surge) :电源线 : ±4kV CM/±2kV DM;数据线 : ±2kV IEC(EN)61000-4-6(射频传导) : 3V(10kHz~150kHz),10V(150kHz~80MHz) IEC(EN)61000-4-16(共模传导) : 30V cont. 300V,1s IEC(EN )61000-4-8 Shock :IEC 60068-2-27 Freefall :IEC 60068-2-32 Vibration :IEC 60068-2-6
    工作温度 -40~85 °C 储存温度 -40~85 °C
    相对湿度 5%~95%(无凝露) 包缓存 512K
    MAC地址表 1K 功耗 〈3W
    技 术 参 数
    订货号 QSK ES524F
    应用层级 二层 背板总带宽 1.6Gbps
    整机包转发率 1.19Mpps 延迟时间 3μs
    电源指示灯 PWR 接口指示灯 电口、光口(Link/ACT)
    电源 DC12-48V(双电源冗余备份);凤凰端子;支持双电源冗余;支持内置过流4.0A保护;支持反接保护
    机械特性 IP40防护等级,金属外壳;DIN 卡轨式,壁挂式安装;自然冷却,无风扇
    认证 通过CE、FCC、RohS、ISO9001:2008认证 工信部入网许可证 公安部检验报告 UL508安全认证
    平均无故障时间 300,000 小时 质保 12个月

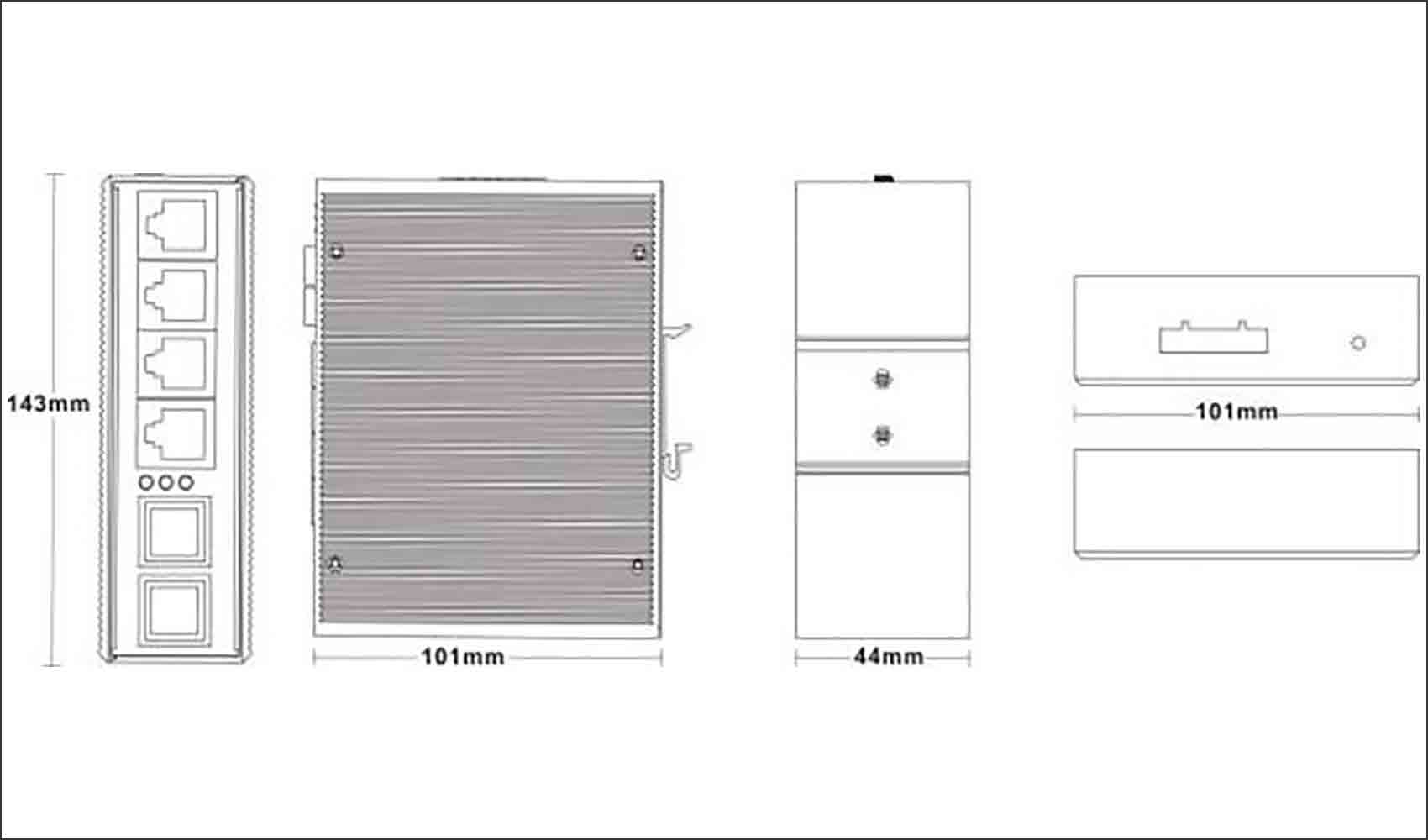

    重量 0.64Kg 尺寸 143 x 101 x 44mm
