QSK 一体式远程I/O

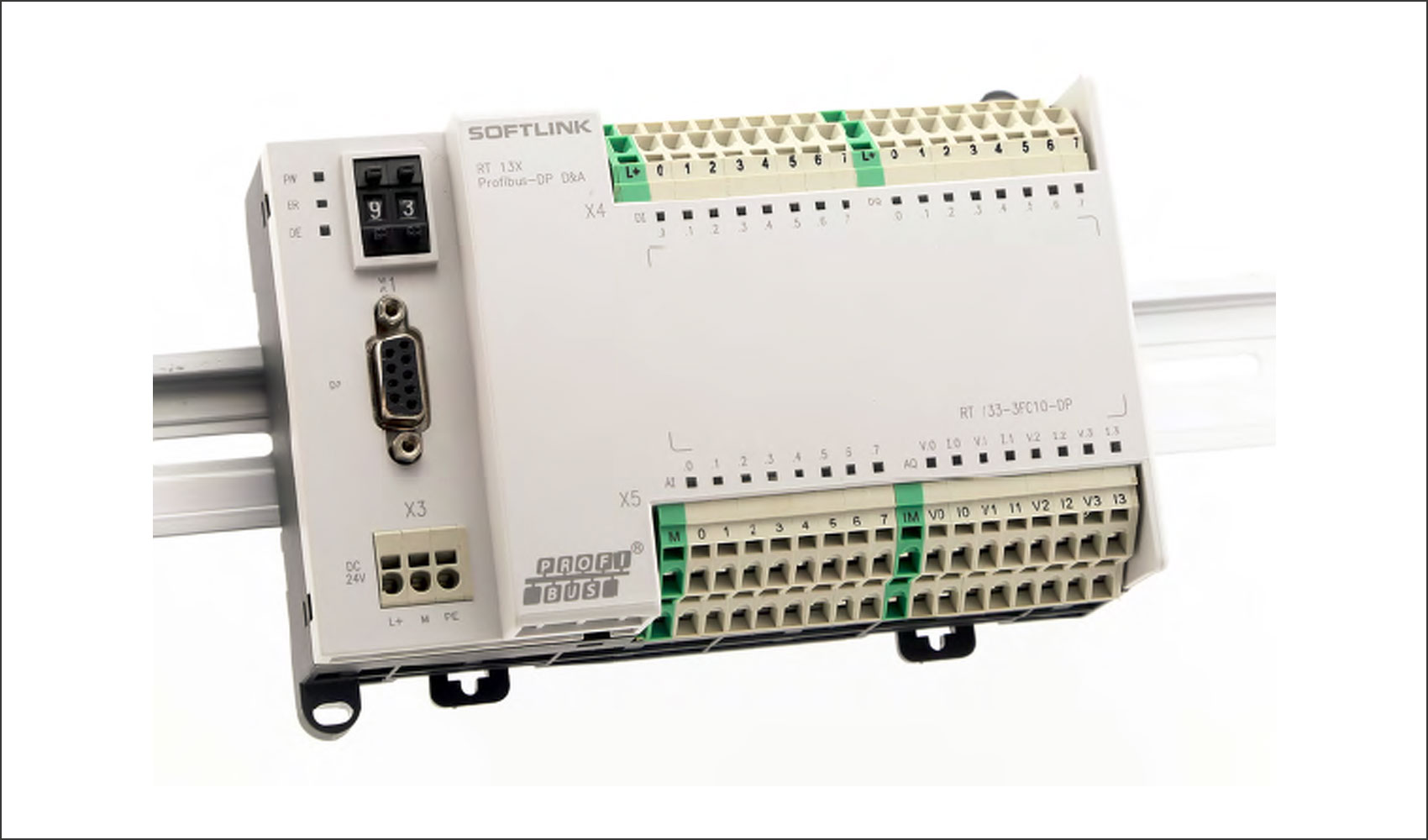

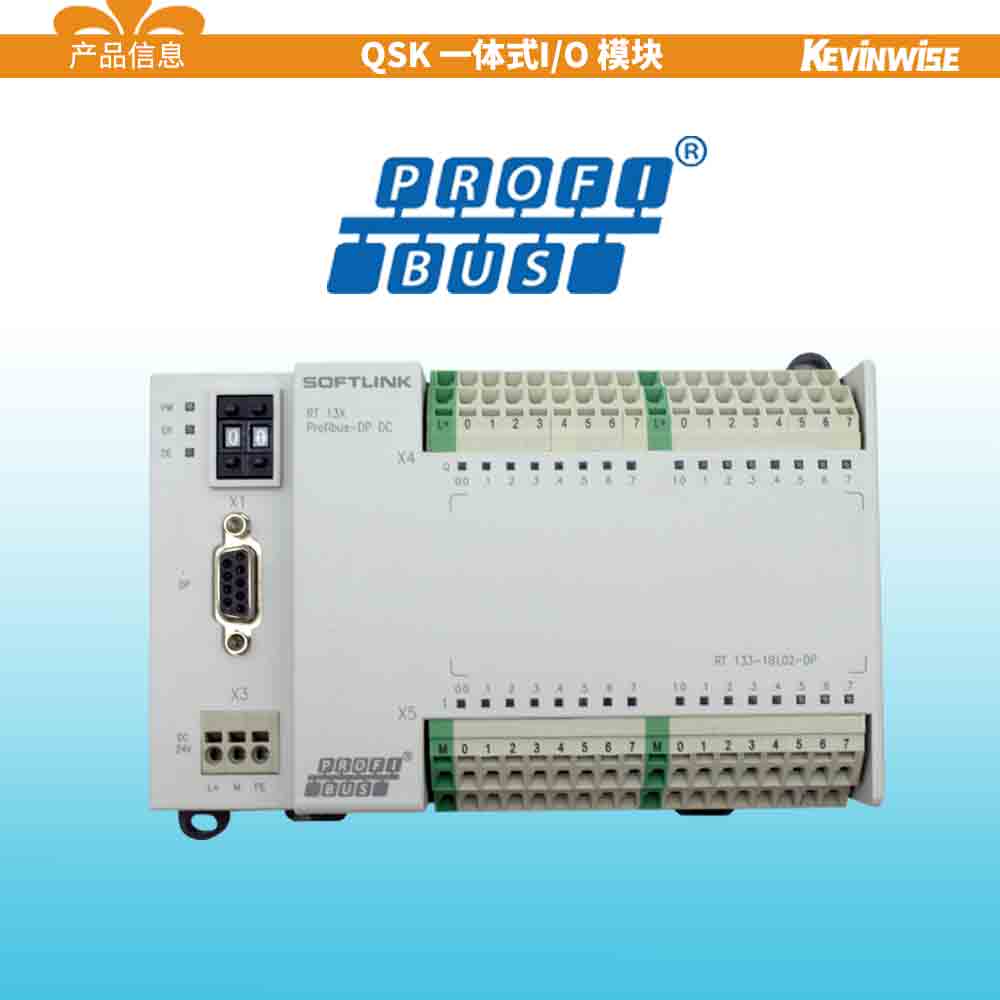

QSK Profibus-DP 一体式远程I/O
| 订货号 | 产品描述 | ||
| RT131-1BL02-DP | 32路数字量输入 | ||
| RT132-1BL00-DP | 32路数字量输出 | ||
| RT133-1BL02-DP | 16路数字量输入16路数字量输出 | ||
| 技 术 参 数 | |||
| 订货号 | RT131-1BL02-DP | RT132-1BL00-DP | RT133-1BL02-DP |
| 数字量输入 | |||
| 通道数 | 32 | 0 | 16 |
| 滤波时间 | 0.5ms | 0.5ms | |
| 额定电平 | 24V DC(-15%/+20%) | 24V DC(-15%/+20%) | |
| “1”信号电平 | 15-30VDC,7mA | 15-30VDC,7mA | |
| “0”信号电平 | 0-5VDC | 0-5VDC | |
| 端口防护 | 过压冲击保护 | 过压冲击保护 | |
| 数字量输出 | |||
| 通道数 | 0 | 32 | 16 |
| 输出类型 | 晶体管 | 晶体管 | |
| 额定电平 | 24V DC(-15%/+20%) | 24V DC(-15%/+20%) | |
| “1”信号电平 | 开漏输出 | 开漏输出 | |
| “0”信号电平 | max：1.5VDC,10kΩ负载 | max：1.5VDC,10kΩ负载 | |
| 端口防护 | 过压冲击保护 | 过压冲击保护 | |
| 技 术 参 数 | |||
| 订货号 | RT131-1BL02-DP | RT132-1BL00-DP | RT133-1BL02-DP |
| 最大输出电流（单通道） | 0.5A | 0.5A | |
| 最大冲击电流（单通道） | 1A | 1A | |
| 最大总输出电流 | 8A | 8A | |
| 触电接触电阻 | 0.3Ω（典型）/0.6Ω（最大） | 0.3Ω（典型）/0.6Ω（最大） | |
| 供电电压 | 24V DC(-15%/+20%) | ||
| 电气隔离 | 500V AC | ||
| 通讯协议 | Profibus DP | ||
| 总线接口 | DB9母头 | ||
| 通讯速率 | 9.6kbps-12Mbps，自适应 | ||
| 地址配置 | 00-99（两位拨码开关设置） | ||
| 安装方式 | DIN导轨（TS35） | ||
| LED指示 | |||
| PWR电源 | 绿色 | ||
| ERR故障 | 红色 | ||
| DE,数据交换 | 橙色 | ||
| 数字I/O | 绿色 | ||
| 质保期限 | 1年 | ||
| 尺寸 | 105×55×155 | 105×55×155 | 105×55×155 |
