QSK 一体式远程I/O

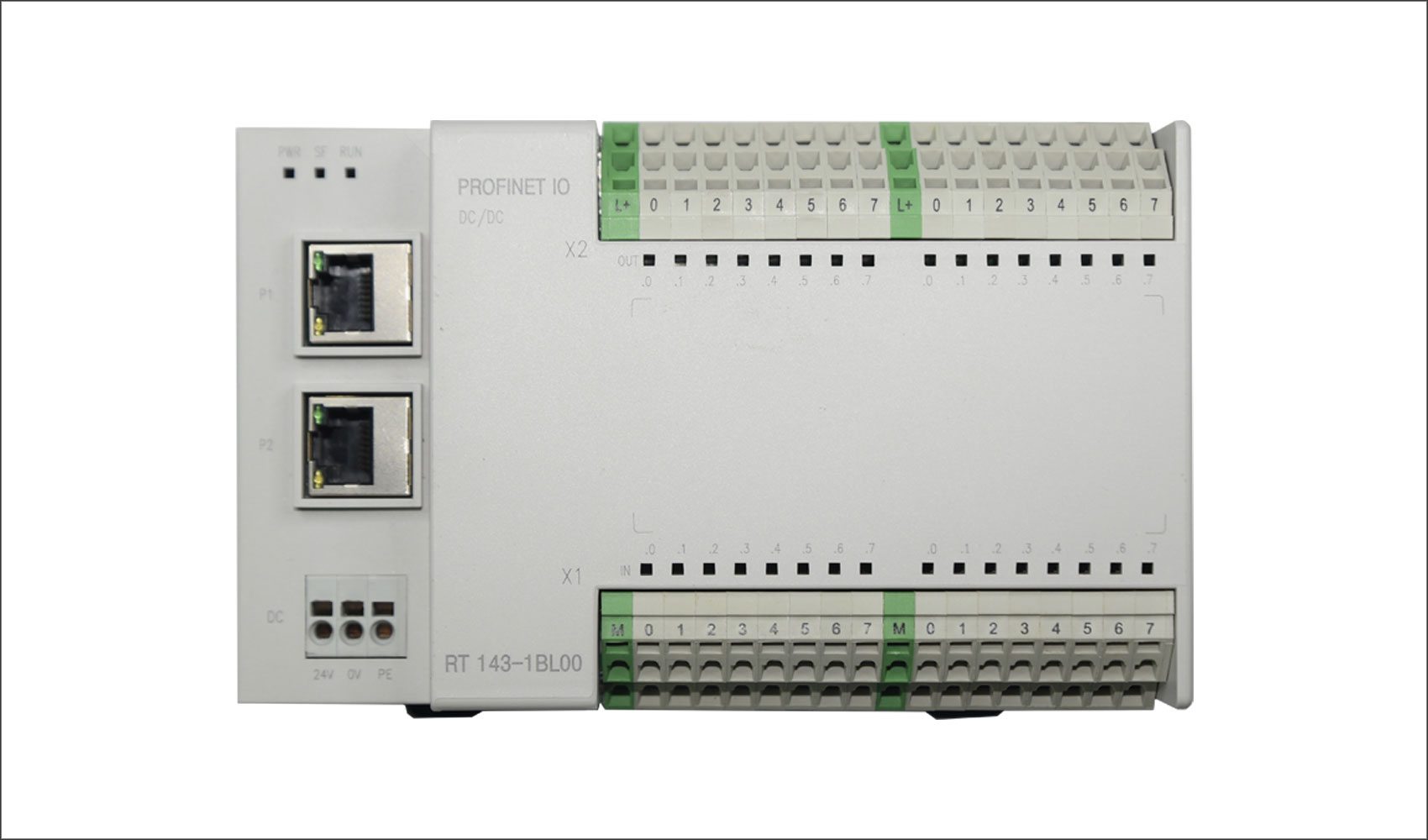

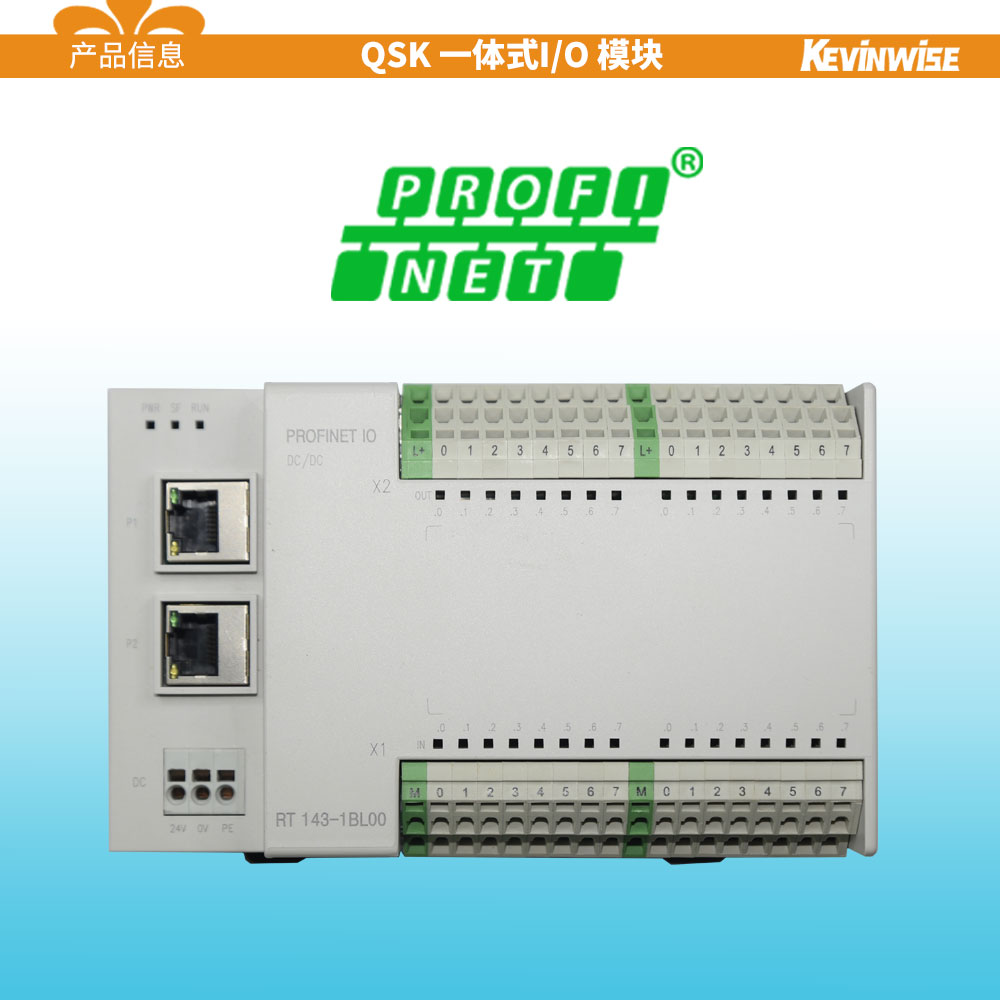

QSK Profinet 一体式远程I/O
速度快，100Mbps
体积小，结构紧凑，占用空间小
采用弹片式接线端子，配线方便快捷
TS-35安装导轨
Profinet RJ45接口
| 订货号 |
产品描述 |
| 300 143-1BL00 |
16路数字量输入16路数字量晶体管输出 |
| 300 143-1PL00 |
16路数字量输入16路数字量继电器输出 |
| 技 术 参 数 |
| 订货号 |
300 143-1BL00 |
300 143-1PL00 |
| 数字量输入 |
| 通道数 |
16 |
16 |
| 滤波时间 |
0.5ms |
0.5ms |
| 额定电平 |
24V DC(-15%/+20%) |
24V DC(-15%/+20%) |
| “1”信号电平 |
15-30VDC,7mA |
15-30VDC,7mA |
| “0”信号电平 |
0-5VDC |
0-5VDC |
| 端口防护 |
过压冲击保护 |
过压冲击保护 |
| 数字量输出 |
| 通道数 |
16 |
16 |
| 输出类型 |
晶体管 |
继电器 |
| 额定电平 |
24V DC(-15%/+20%) |
30V DC/250V AC |
| “1”信号电平 |
开漏输出 |
继电器干接点闭合 |
| “0”信号电平 |
max：1.5VDC,10kΩ负载 |
继电器干接点断开 |
| 最大输出电流（单通道） |
0.5A |
2A |
| 技 术 参 数 |
| 订货号 |
300 143-1BL00 |
300 143-1PL00 |
| 最大冲击电流（单通道） |
1A |
2A |
| 最大总输出电流 |
4A |
8A |
| 触电接触电阻 |
0.3Ω（典型）/0.6Ω（最大） |
≤50mΩ |
| 供电电压 |
24V DC(-15%/+20%) |
| 电气隔离 |
500V AC |
| 通讯协议 |
Profinet |
| 总线接口 |
2×RJ45 |
| 通讯速率 |
100Mbps |
| 地址配置 |
自动扫描 |
| 安装方式 |
DIN导轨（TS35） |
| LED指示 |
| PWR电源 |
绿色 |
| LOAD装载 |
绿色 |
| RUN运行 |
绿色 |
| 数字I/O |
绿色 |
| 质保期限 |
1年 |
| 尺寸 |
105×55×155 |
105×55×155 |
