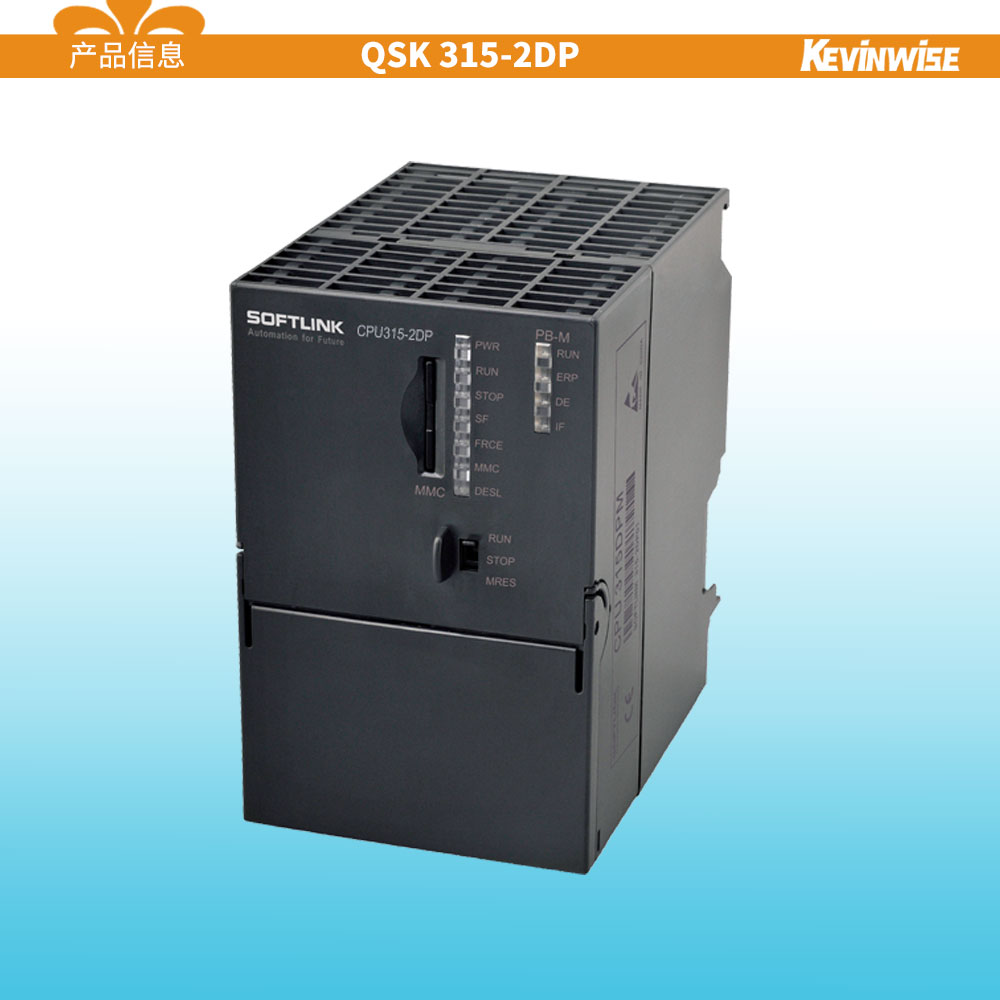

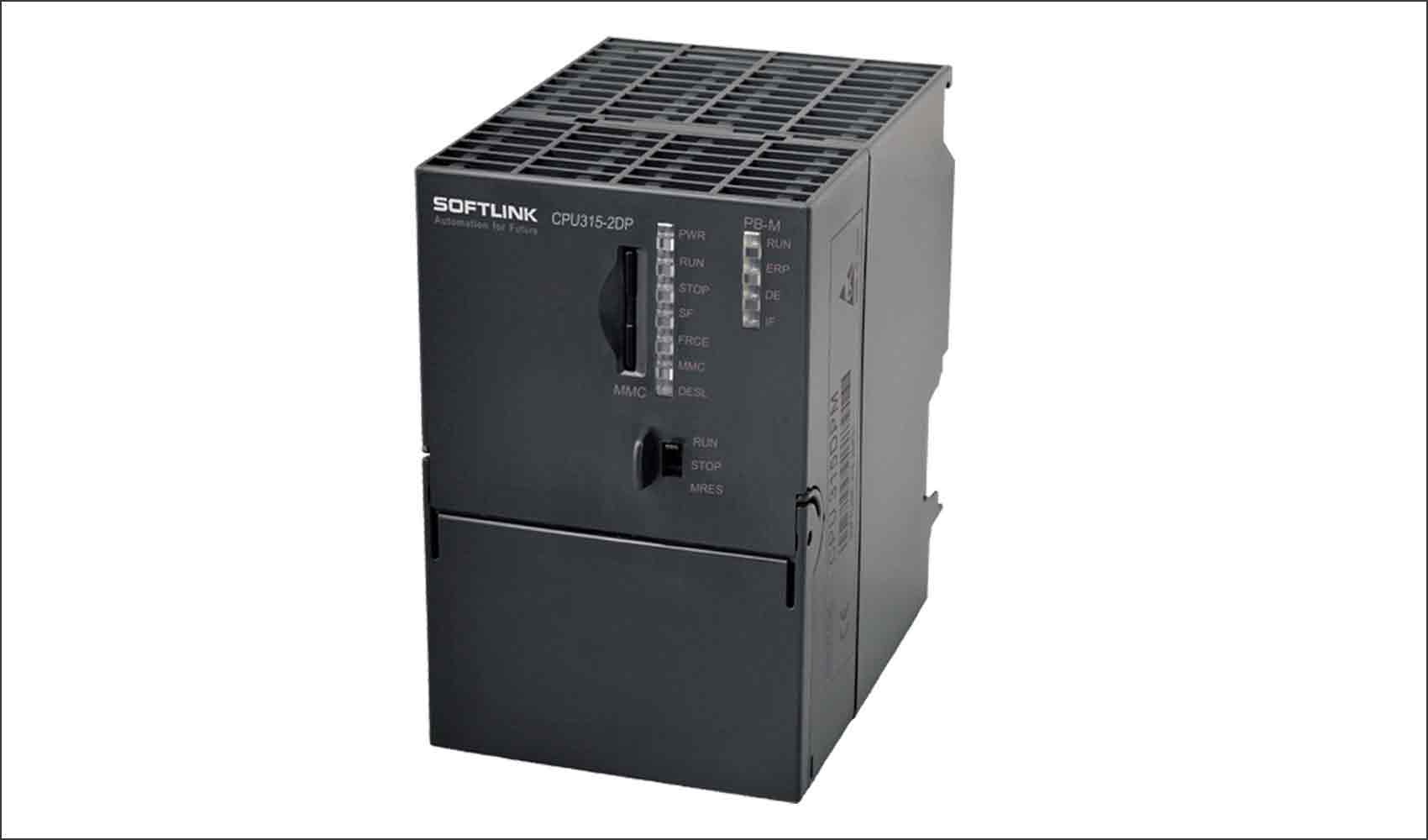

QSK 315-2DP CPU

QSK 315-2DP CPU

指令集与S7-300兼容

可用与STEP®7编程，需加GSD文件

内置工作存储器，无需插卡运行

支持标准MMC卡，最大可达64M

集成Profibus DP、MPI、PtP接口

主机架最多可挂32块模块

实时时钟功能

资料下载

QSK 315-2DP CPU手册

QSK 300CPU GSD文件

订货号	产品描述
QSK 315-2DP	CPU315 Profibus-DP主/从站
技 术 参 数
供电电压L+	24V DC
电流消耗L+	1.2A
功耗	2W
底板总线供电电流	3.5A
工作内存（KB）	192KB
负荷内存（KB）	256KB
后备电池/时钟	有/有
位存储	8192
计时器/计数器	256/256
最大I/O字节	1024/1024
位/字处理时间（us）	0.18/0.78
可使用的OB块	OB1/10/20/35/40/80/82/85/86/100/121/122

技 术 参 数
最大FB块数量	1024
最大FC块数量	1024
最大DB块数量	1024
第一接口	MPI
第二接口	Profibus-DP主/从站
Profibus-DP参数
从站：
I/O数据范围	64/64字节
传输速率	9.6K到12MB Baud
主站
可连接从站	最大125（每段32个
最大I/O字节	1024/1024
传输速率	9.6K到12MB Baud
