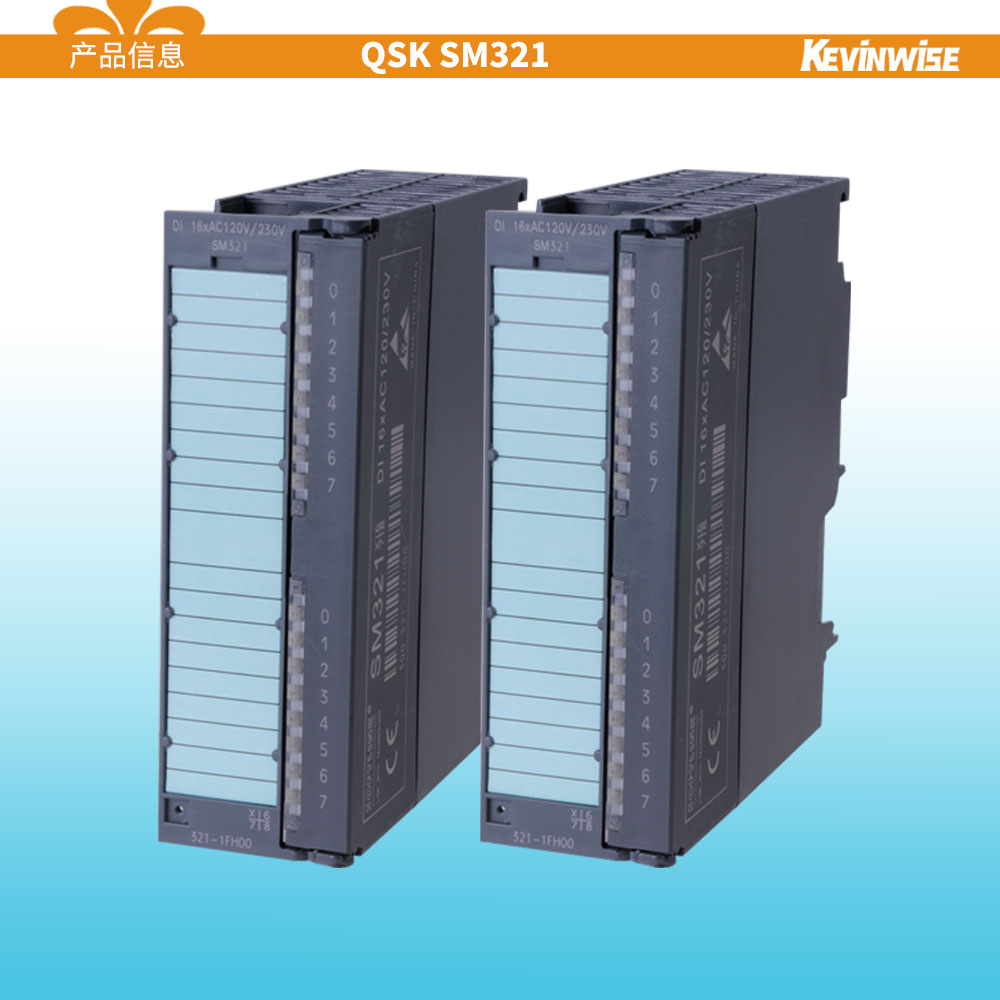

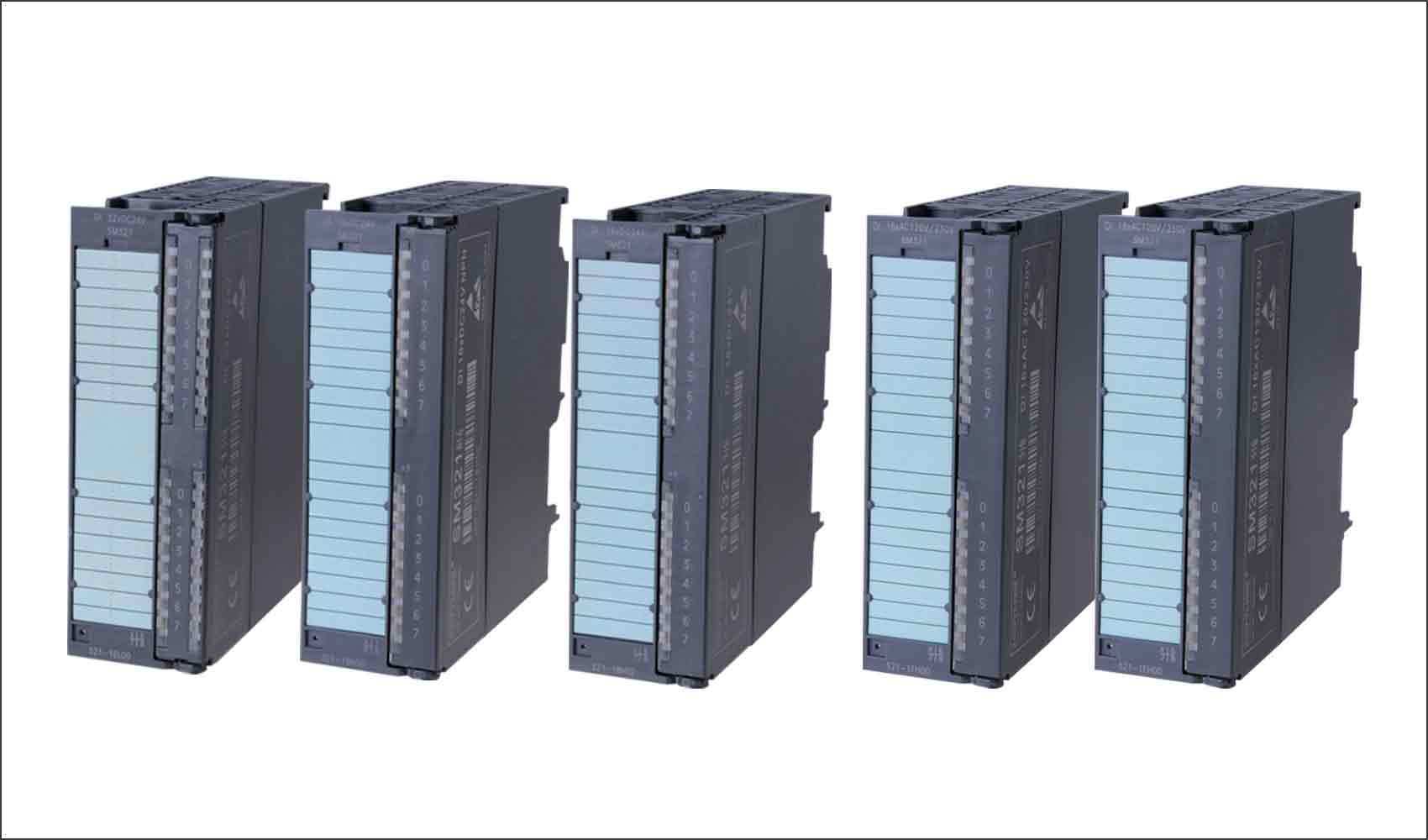

QSK SM321数字量输入模块

QSK SM321数字量输入模块

  • 数字量输入模块用于连接开关和2线接近开关（ BERO ）， 将从过程传输来的外部数字信号的电平转换为内部 S7-300信号电平。有极性反转保护 ，可以支主主装
  • 由于功能兼容，数字量输入模块可以与S7-300和VIPA 300系统集成

    • 资料下载

    QSK SM321数字量输入模块手册
    订货号 产品描述
    QSK 321-1BH02 SM321 , 16路输入24V DC ，浮地
    QSK 321-1BH50 SM321, 16路输入24V DC ，输入源输入
    QSK 321-1BL00 SM321, 32路输入24V DC ，浮地
    技 术 参 数
    订货号 QSK 321-1BH02 QSK 321-1BH50 QSK 321-1BL00
    输入点数 16 16输入源输入 32
    额定电压输入 24V DC 24V DC 24V DC
    “0”信号时输入电压 0-5V 15-30V 0-5V
    “1”信号时输入电压 15-30V 0-5V 15-30V
    输入延时 约3ms 约3ms 约3ms
    输入电流“1”信号 约7mA 约7mA 约7mA
    两线制BERO连接允许的静态电流 最大1.5mA 最大1.5mA 最大1.5mA
    无屏蔽信号电缆长度 600m 600m 600m
    有屏蔽信号电缆长度 1000m 1000m 1000m
    背板总线消耗电流 10mA 10mA 15mA
    功耗 3.5W 3.5W 6.5W
    隔离，分组数 光隔，8个一组 光隔，8个一组 光隔，8个一组
    极性反转保护 有 有 有
    尺寸（L×W×H）mm 40×125×120 40×125×120 40×125×120
    重量 约220g 约220g 约220g
    所需前连接器 20针 20针 40针
    订货号 产品描述
    QSK 321-1FF01 SM321 , 8路输入120/230V AC
    QSK 321-1FH00 SM321 , 16路输入120/230V AC
    技 术 参 数
    订货号 QSK 321-1FF01 QSK 321-1FH00
    输入点数 6 16
    额定电压输入 120/230V AC 120/230V AC
    “0”信号时输入电压 0-40V 0-40V
    “1”信号时输入电压 79--264V 79--264V
    频率范围 46--63Hz 46--63Hz
    输入延时 约20ms 约20ms
    输入电流“1”信号 6.5mA（120V),11mA（230V) 6.5mA（120V),11mA（230V)
    两线制BERO连接允许的静态电流 最大2mA 最大2mA
    无屏蔽信号电缆长度 600m 600m
    有屏蔽信号电缆长度 1000m 1000m
    背板总线消耗电流 30mA 30mA
    功耗 4W 4W
    隔离，分组数 光隔，8个一组 光隔，8个一组
    极性反转保护 有 有
    尺寸（L×W×H）mm 40×125×120 40×125×120
    重量 约240g 约240g
    所需前连接器 20针 20针
