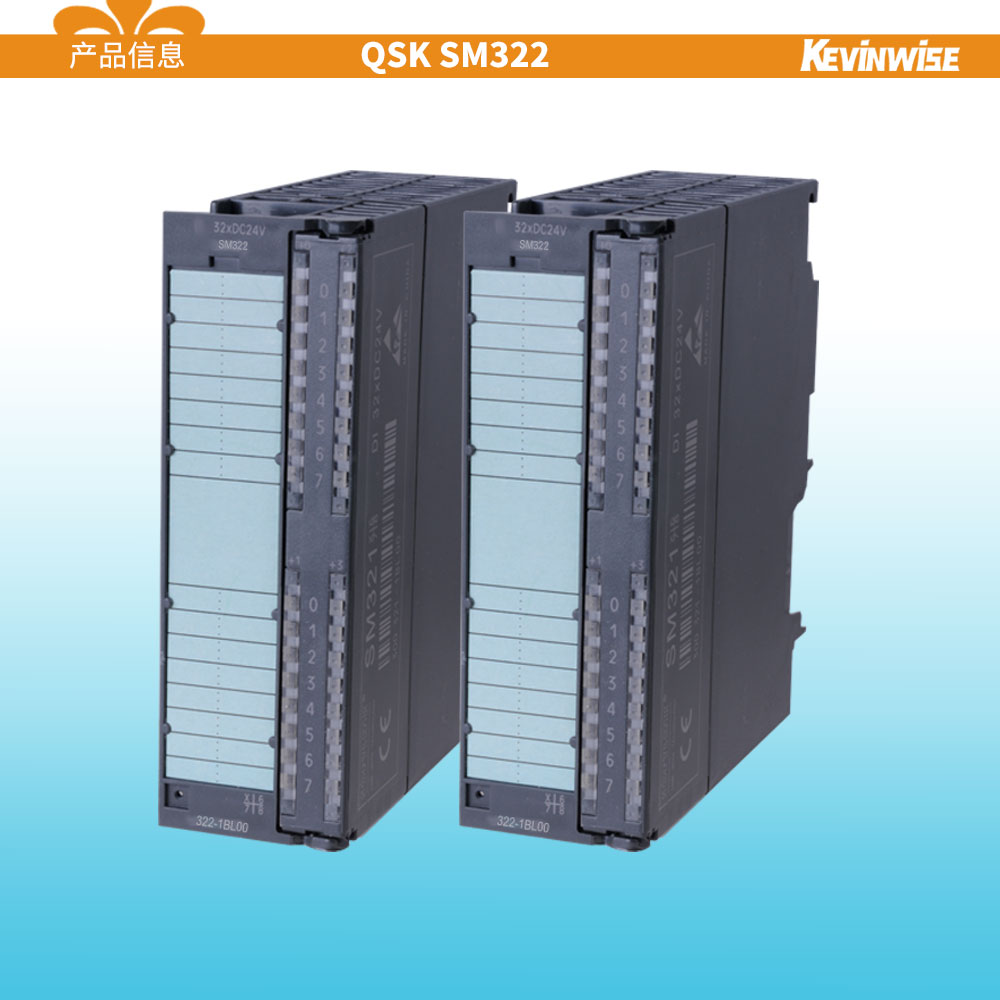

QSK SM322数字量输出模块
QSK SM322数字量输出模块

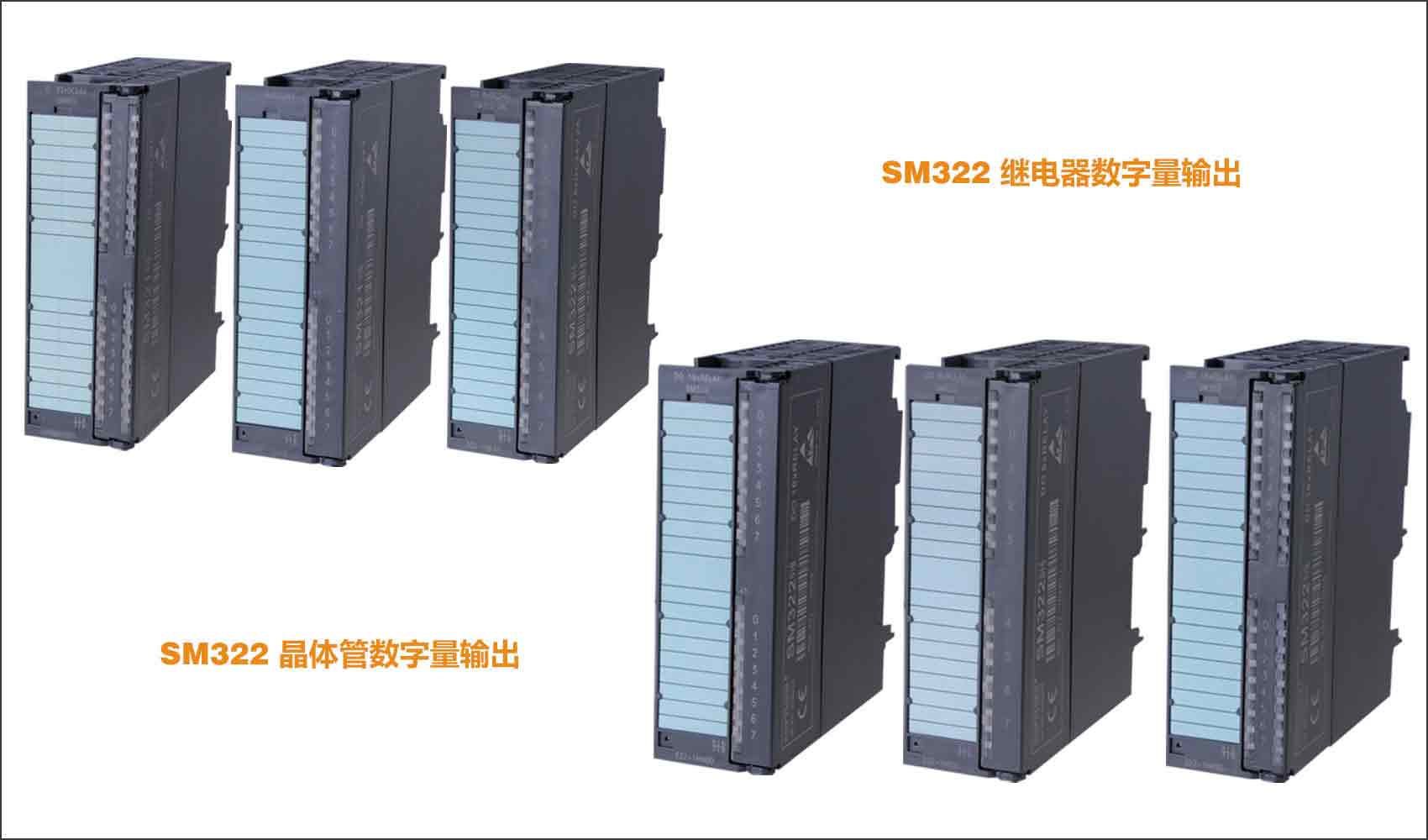

数字量输出模块用于连接电磁阀、接触器、小功率电机、灯和电机启动器， 将内部信号电平转化为控制所需的外部数字信号的电平
有故障报警，每个字节输出都有故障灯
由于功能兼容，数字量输出模块可以与S7-300和VIPA 300系统集成
| 订货号 |
产品描述 |
| QSK 322-1BF01 |
SM322 , 8路输出24V DC ，浮地 |
| QSK 322-1BH01 |
SM322 , 16路输出24V DC ，浮地 |
| QSK 322-1BL00 |
SM322 , 32路输出24V DC ，浮地 |
| 技 术 参 数 |
| 订货号 |
QSK 322-1BF01 |
QSK 322-1BH01 |
QSK 322-1BL00 |
| 输出点数 |
8 |
16 |
32 |
| 额定负载电压 |
24V DC |
24V DC |
24V DC |
| 输出电压 |
L+-0.8V |
L+-0.8V |
L+-0.8V |
| 最大输出电流 |
2A |
1A |
1A |
| 最小输出电流 |
5mA |
5mA |
5mA |
| 每组电流总和 |
10A |
10A |
10A |
| 灯负载 |
10W |
5W |
5W |
| 输出开关频率 |
阻性，100Hz；感性，0.5Hz |
阻性，100Hz；感性，0.5Hz |
阻性，100Hz；感性，0.5Hz |
| 有屏蔽信号电缆长度 |
600m |
600m |
600m |
| 有屏蔽信号电缆长度 |
1000m |
1000m |
1000m |
| 空载电流消耗L+ |
30mA |
30mA |
35mA |
| 背板总线消耗电流 |
40mA |
80mA |
110mA |
| 功耗 |
6.8W |
4W |
5W |
| 隔离，分组数 |
光隔，4个一组 |
光隔，8个一组 |
光隔，8个一组 |
| 短路保护 |
电子式 |
电子式 |
电子式 |
| 极性反转保护 |
有 |
有 |
有 |
| 高温保护 |
有 |
有 |
有 |
| 尺寸（L×W×H）mm |
40×125×120 |
40×125×120 |
40×125×120 |
| 重量 |
约200g |
约220g |
约250g |
| 所需前连接器 |
20针 |
20针 |
40针 |
| 订货号 |
产品描述 |
| QSK 322-1HF01 |
SM322 , 8路继电器输出，浮地 |
| QSK 322-1HH01 |
SM322 , 16路继电器输出 ，浮地 |
| QSK 322-1HH50 |
SM322 , 16路继电器输出，干接点 |
| 技 术 参 数 |
| 订货号 |
QSK 322-1HF01 |
QSK 322-1HH01 |
QSK 322-1HH50 |
| 输出点数 |
8 |
16 |
16 |
| 额定负载电压 |
24-230V AC,24-120V DC |
24-230V AC,24-120V DC |
24-230V AC,24-120V DC |
| 输出开关频率 |
阻性，2Hz；感性，0.5Hz |
阻性，1Hz；感性，0.5Hz |
阻性，1Hz；感性，0.5Hz |
| 最大输出电流 |
阻性/感性负载2A |
阻性/感性负载2A |
阻性/感性负载2A |
| 使用寿命 |
20万次（2A,230V AC,24V DC) |
| 每组电流总和 |
5A |
8A |
2A |
| 有屏蔽信号电缆长度 |
600m |
600m |
600m |
| 有屏蔽信号电缆长度 |
1000m |
1000m |
1000m |
| 空载电流消耗L+ |
110mA |
250mA |
250mA |
| 背板总线消耗电流 |
40mA |
100mA |
100mA |
| 功耗 |
2.2W |
5W |
6W |
| 隔离，分组数 |
光隔，2个一组 |
光隔，8个一组 |
光隔，1个一组 |
| 极性反转保护 |
有 |
有 |
有 |
| 尺寸（L×W×H）mm |
40×125×120 |
40×125×120 |
40×125×120 |
| 重量 |
约190g |
约250g |
约250g |
| 所需前连接器 |
20针 |
20针 |
40针 |
