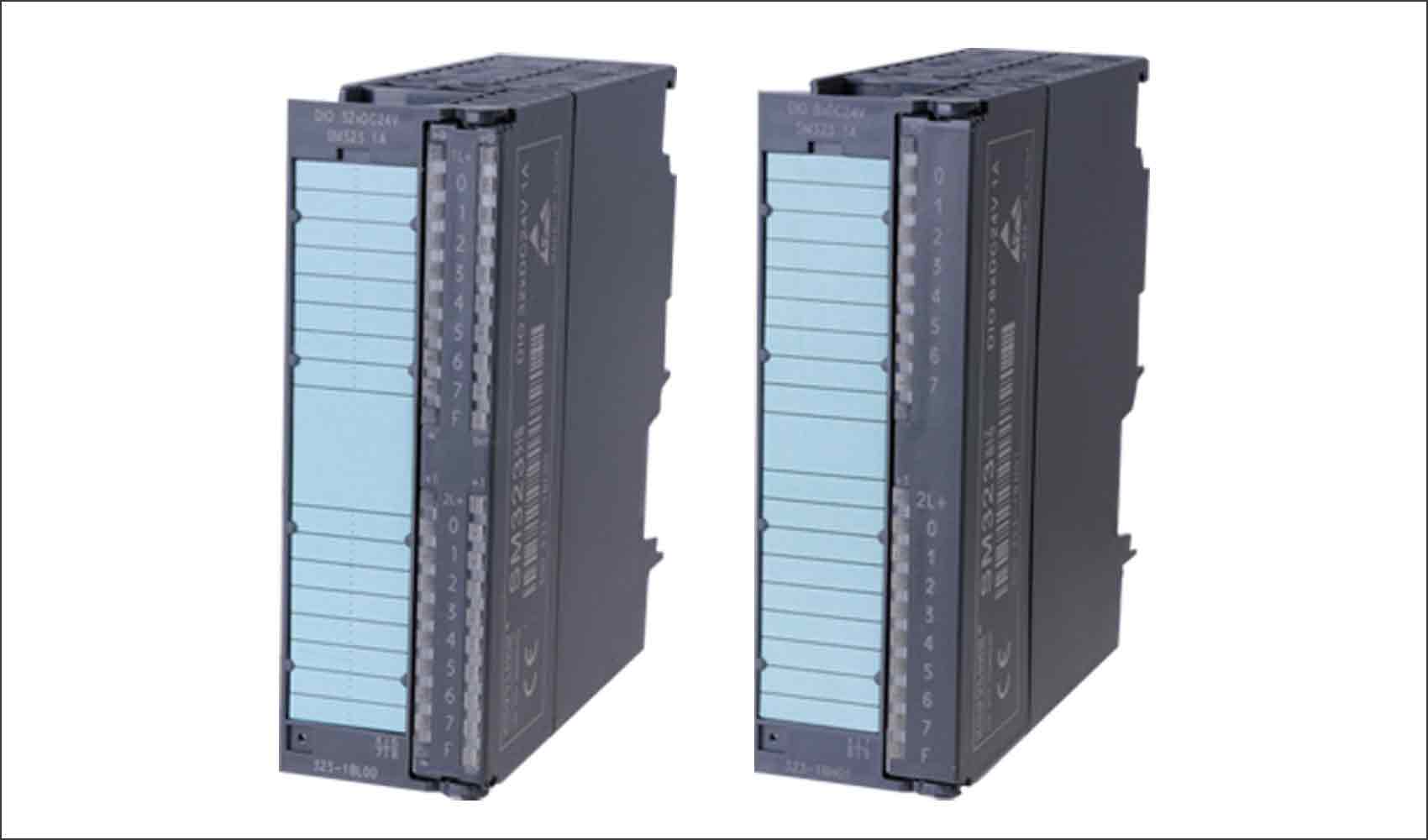

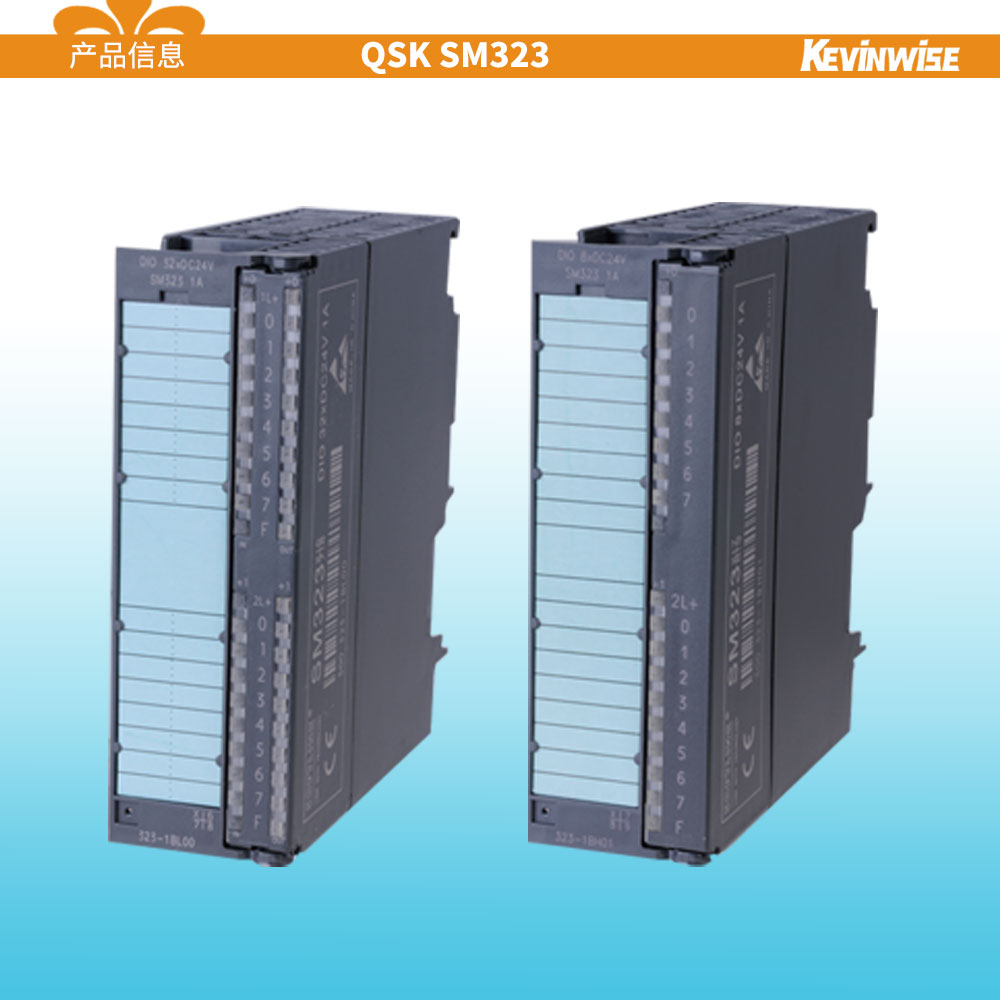

QSK SM323 数字量输入/输出模块

QSK SM323 数字量输入/输出模块

  • 数字量输入/输出模块将从过程传输来的外部数字信号的电平转换为内部S7-300信号电平，并将S7-300内部信号电平转化为控制器所需的外部数字信号的电平.
  • 输出有故障报警，第字节输出有故障指示灯
  • 由于功能兼容，数字量输入模块可以与S7-300和VIPA 300系统集成

    • 资料下载

    QSK SM323数字量输入/输出模块手册
    订货号 产品描述
    QSK 323-1BH01 SM323 , 8路输入/8路输出 24V DC，浮地
    QSK 323-1BL00 SM323 , 16路输入/16路输出 24V DC，浮地
    技 术 参 数
    订货号 QSK 323-1BH01 QSK 323-1BL00
    输入/输出点数 8/8 16/16
    额定输入/负载电压 24V DC 24V DC
    “0”信号时输入电压 0-5V 0-5V
    “1”信号时输入电压 15--30V 15--30V
    输入延时 约3ms 约3ms
    输入电流“1”信号 约7mA 约7mA
    两线制BERO连接允许的静态电流 最大1.5mA 最大1.5mA
    技 术 参 数
    订货号 QSK 323-1BH01 QSK 323-1BL00
    最大输出电流 1A 1A
    每组电流总和 10A 10A
    输出开关频率 阻性100Hz，感性0.5Hz 阻性100Hz，感性0.5Hz
    背板总线消耗电流 40mA 80mA
    功耗 3.5W 6W
    隔离，分组数 光隔，8个一组 光隔，8个一组
    极性反转保护 有 有
    尺寸（L×W×H）mm 40×125×120 40×125×120
    重量 约220g 约260g
    所需前连接器 20针 20针
