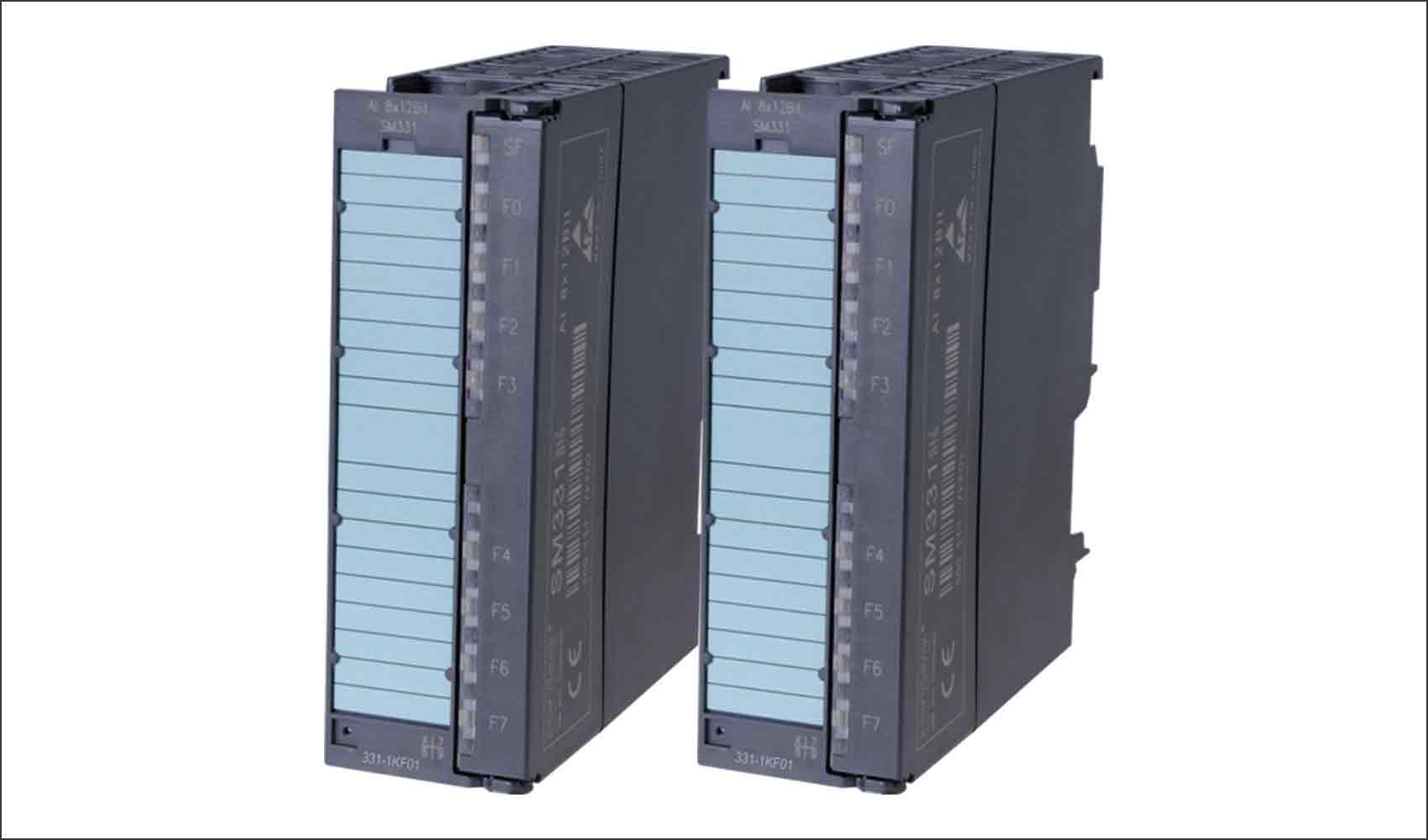

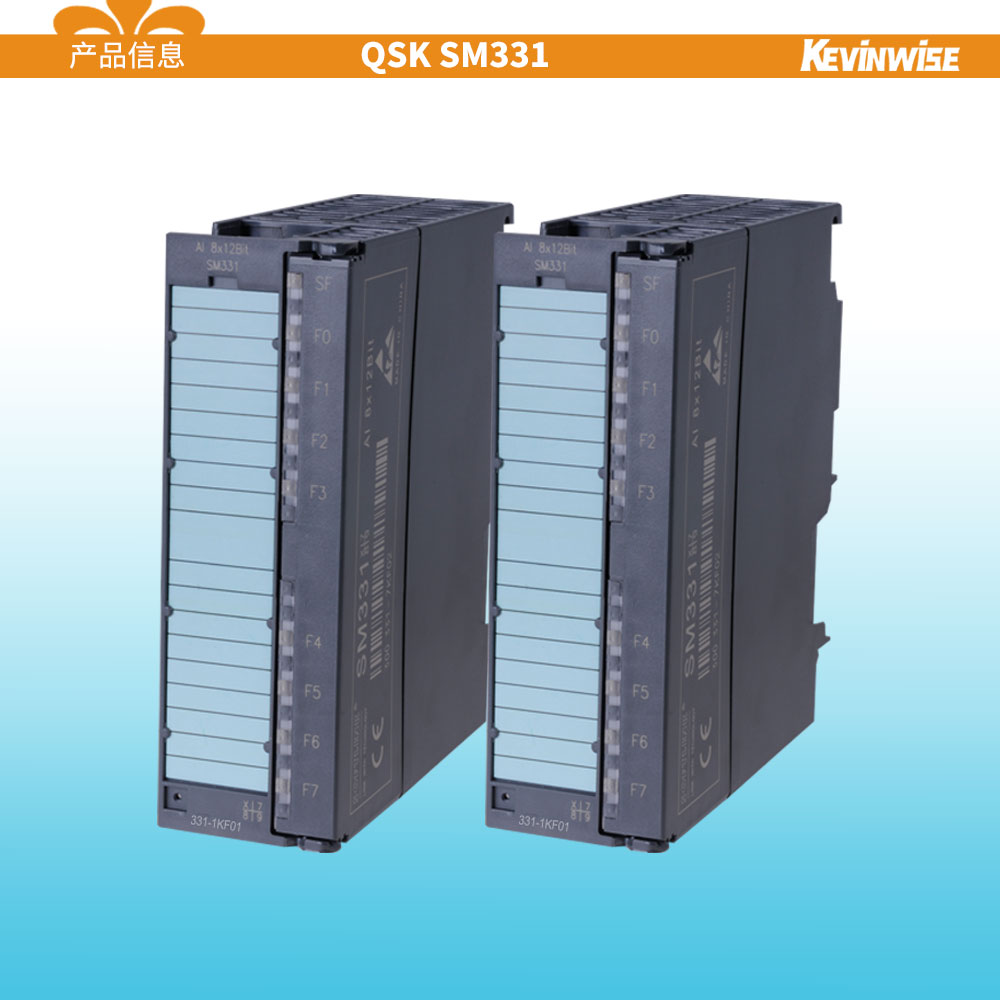

QSK SM331 热电阻/热电偶输入模块

QSK SM331 热电阻/热电偶输入模块

模拟量输入模块用于将从过程传输来的模拟信号转换为PLC内部用的数字信号

有极性反转保护，可以安全安装，可在硬件配置时进行参数设置（不需要进行硬件跳线）

由于功能兼容，模拟量输入模块可以与S7-300和VIPA 300系统集成

资料下载

QSK SM331 热电阻/热电偶输入模块手册

订货号	产品描述
QSK 331-7PF01	SM331 , 8路热电阻输入
QSK 331-7PF11	SM331 , 8路热电偶输入
技 术 参 数
订货号	QSK 331-7PF01	QSK 331-7PF11
输入点数	8	8
用于电阻测量	8	0
供电电压L+	24V DC	24V DC
电阻/热电阻	150Ω，300Ω，600Ω，6000Ω，Pt100，Pt1000，Ni100，Ni1000（10MΩ）
热电偶		E、N、J、K、L、R、S、T、U（10MΩ）
分辨率	16位	16位

技 术 参 数
订货号	QSK 331-7PF01	QSK 331-7PF11
25℃时基本误差极限	±0.1%，±1k	±1k
温度补偿	可内部补偿	可内部补偿
信号屏蔽电缆长度	200m	100m
背板总线消耗电流	100mA	100mA
功耗	4.6W	3W
隔离	光隔	光隔
极性反转保护	有	有
尺寸（L×W×H）mm	40×125×120	40×125×120
重量	约250g	约250g
所需前连接器	40针	40针
