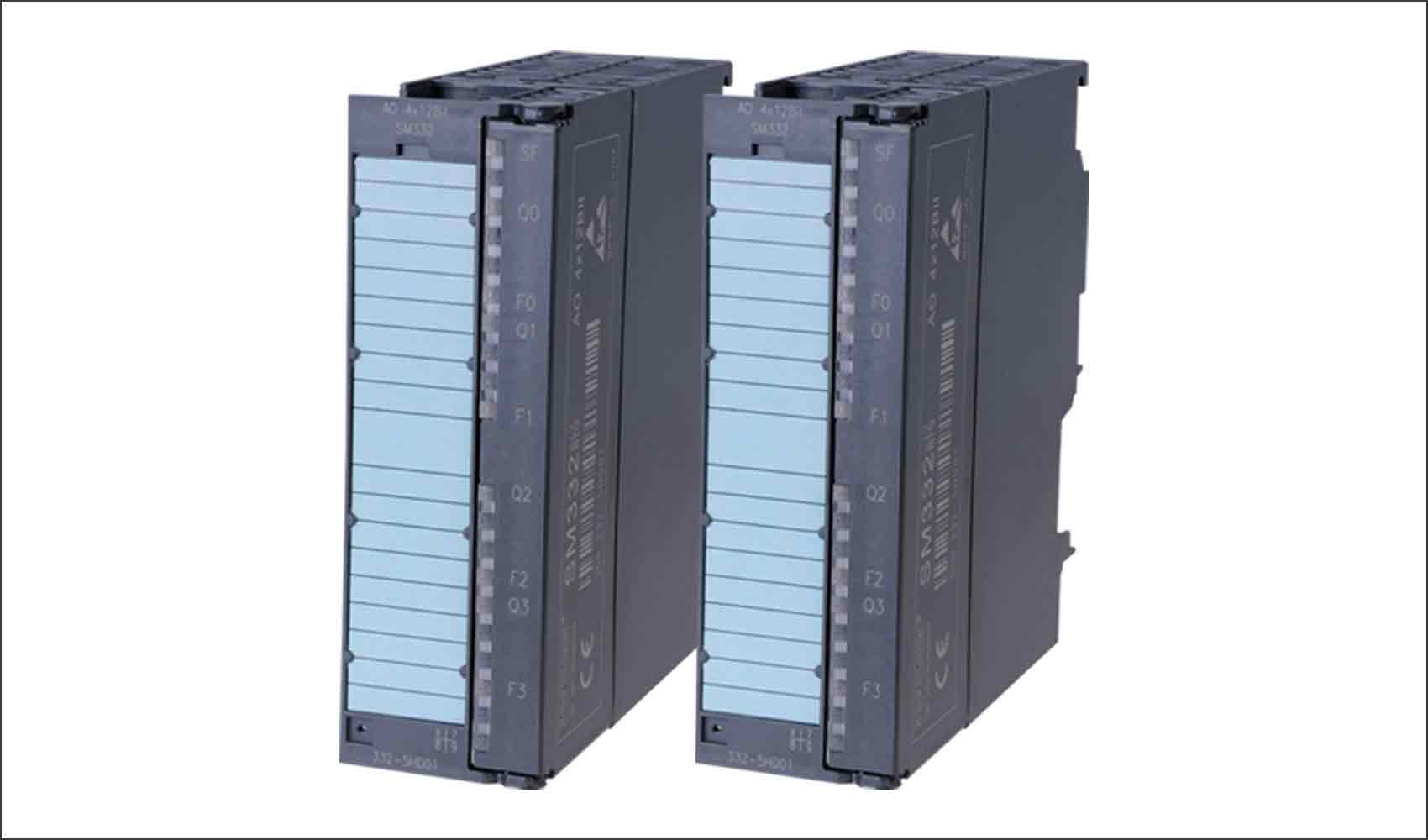

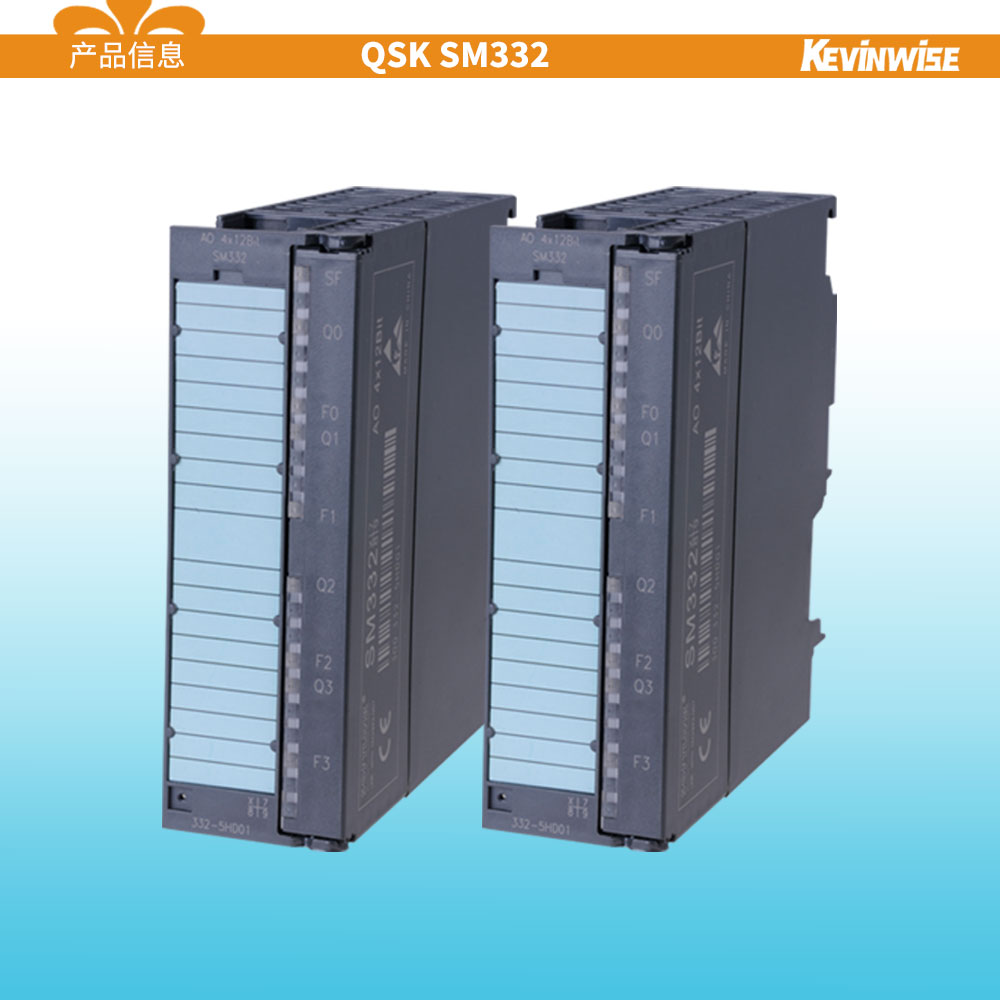

QSK SM332 模拟量输出模块

QSK SM332 模拟量输出模块

模拟量输出模块用于将PLC内部用的数字信号转换位过程用的模拟信号

有极性反转保护，可以安全安装

有用于诊断报警的错误灯和每通道错误指示灯

由于功能兼容，模拟量输入模块可以与S7-300和VIPA 300系统集成

资料下载

QSK SM332 模拟量输出模块手册

订货号	产品描述
QSK 332-5HD01	SM332 , 4路模拟量输出，12位，电流/电压
QSK 332-5HF00	SM332 , 8路模拟量输出，12位，电流/电压
技 术 参 数
订货号	QSK 332-5HD01	QSK 332-5HF00
输出点数	4	8
供电电压L+	24V DC	24V DC
输出电压范围	±10V，1-5V，1-10V	±10V，1-5V，1-10V
输出电流范围	±20mA；0-20m，A4-20mA	±20mA；0-20m，A4-20mA
分辨率	12位	12位
25℃时基本误差极限	0.5%	0.5%

技 术 参 数
订货号	QSK 332-5HD01	QSK 332-5HF00
诊断报警	可组态	可组态
信号屏蔽电缆长度	200m	200m
背板总线消耗电流	120mA	160mA
功耗	3W	6W
隔离	光隔	光隔
极性反转保护	有	有
尺寸（L×W×H）mm	40×125×120	40×125×120
重量	约250g	约250g
所需前连接器	20针	40针
